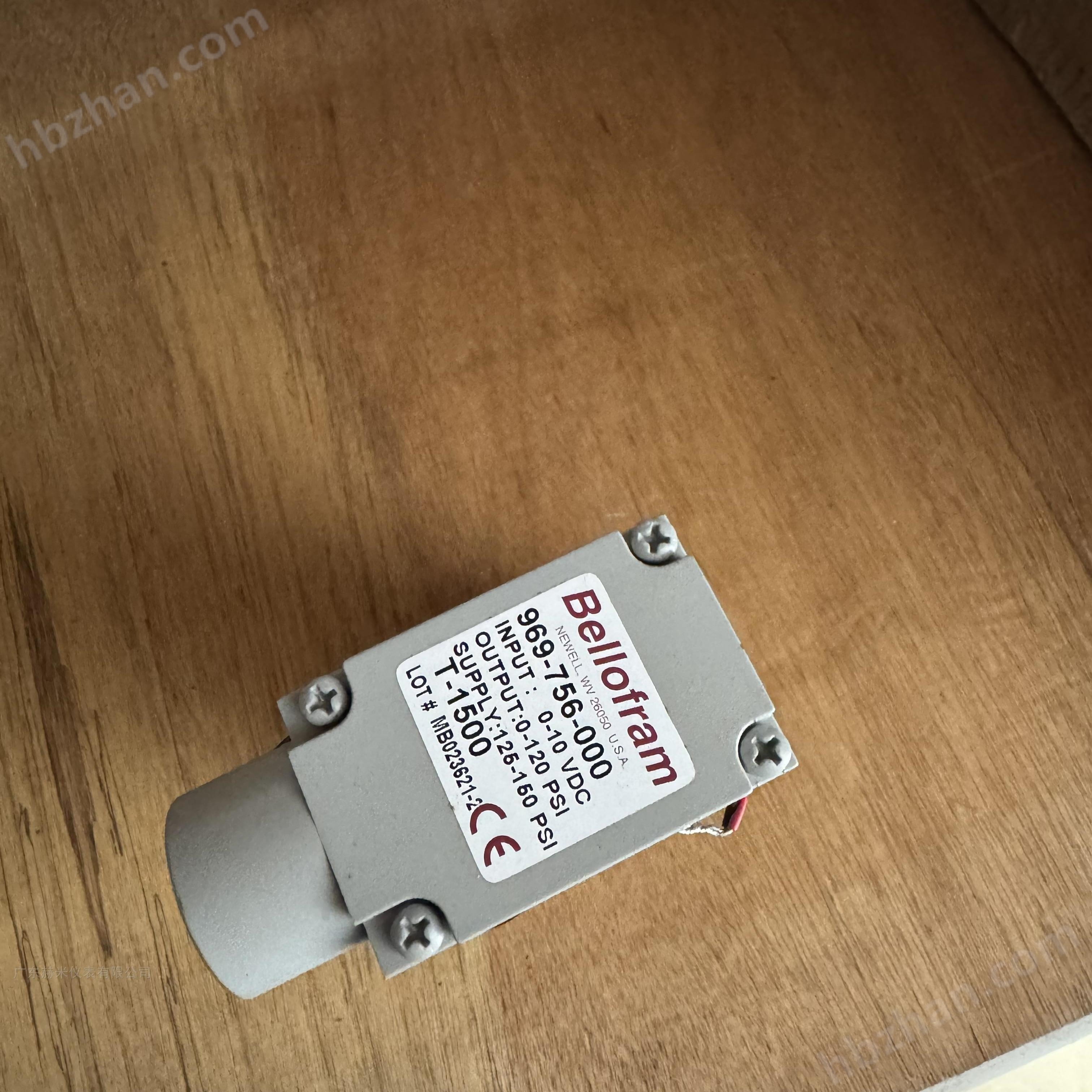

Bellofram T1500電氣轉換器
特性
l 設計超前,采用了精確的流量放大器,使T1500的流量非常大(詳見流量技術參數表)
l 結構緊湊占用面積小,并使用閥板多聯安裝
l 電子接線方式,導線通過1/2〞NPT/BSPT 帶接線端子的HIRSCHMANN, 接插件連接符合CE(DIN 43 650A)要求
l 外置調零及調幅裝置,使用方便
l 線路內有熱敏電阻提供溫度補償
l 可反向控制
l 氣耗低
Bellofram T1500電氣轉換器
應用
T1500作為電氣控制裝置,可用于閥執行器、閥定位器、HVAC系統、材料處理系統、紙?zhí)幚砜刂葡到y(tǒng)、自動控制系統、液體及氣體處理系統。
技術規格
技術規格及特點 | T-1500 系列 |
E/P 電源要求 | 無需外接電源 |
I/P 電源要求 | 無需外接電源 |
控制電壓輸入范圍(DC) | 0-5,1-9,1-10,0-10, 1-5 |
阻抗 | 250 |
控制電流輸入范圍(mA) | 4-20 |
阻抗 | 250 |
自檢模擬輸出 | 無 |
邏輯輸出 | 無 |
內部反饋(閉環) | 無 |
外部反饋 | 無 |
逆向輸出 | 有 |
最小供壓(MPa) | 高于輸出0.035 |
限值供壓(MPa) | 0.84 |
輸出壓力范圍(MPa) | 0.021-0.1, 0.021-0.19, 0.041-0.21 |
流量(LPM) | 184.1 |
在供壓(MPa)= | 0.8 |
在輸出壓力(MPa)= | 0.1 |
排氣量(LPM,輸出壓力高于預設壓力0.035MPa) | >28.3 |
排氣收集 | 選項 |
空氣耗量(LPH在中間量程時) | 85 |
重復精度(%量程) | <0.5 |
獨立線形(%量程) | <0.75 |
磁滯作用(%量程) | <0.75 |
精度(%量程) | |
工作溫度(℃) | -28~66 |
輸出壓力表接口 | 有 |
重量 | 0.59 |
寬度--長度--高度 | 38-81-94 |
輸入接口 | 1/4" NPT |
輸出接口 | 1/4" NPT |
排氣接口 | 選項 |
電線接口 | 1/2"NPT |
電線連接(選項) | DIN43650-A,接線盒,1/2"BSPT |
安裝選項 | 內嵌, 管接,板接,DIN軌道, 集成安裝形式 |
安裝位置不敏感性 | 有些 |
抗震/抗撞擊性 | 好 |
外部量程/調零 | 有 |
