YGM205是一款可測量高風速的變送器，測量風速50m/s。探桿上開有一對或數對樣氣采集孔，可測單點風速，也可測多點均值風速；探桿具有一定的抗污染能力，可在較惡劣的工況下使用。同時變送器安裝十分簡便，探桿部分通過法蘭固定在被測氣流位置，便可獲得穩定的信號輸出。
應用領域：紡織工業、暖通行業、電子車間、醫藥廠房等領域。
主要特點：可測50m/s高風速、雙向風速測量、輸出校準功能、安裝簡便
主要技術指標：
測量范圍：0~30m/s，0~40m/s，0~50m/s
精 度：0.2~30m/s ±(0.2m/s+3%*測量值)
0.2~40m/s ±(0.2m/s+3%*測量值)
0.2~50m/s ±(0.2m/s+3%*測量值) （20℃，1013hPa時）
信號輸出：電流輸出型：4~20mA（三線制），電氣負載≤500Ω
電壓輸出型：0~10V（三線制），電氣負載≥10KΩ
485輸出型：標準ModBus-RTU
響應時間：T90≤3秒
供電電源：20~28VDC
電氣連接：M16×1.5，電纜直徑： 4～8mm
探桿長度：100mm～500mm可定制
外殼防護等級：IP65（選擇顯示模塊時的防護等級為IP54）
工作壓力：1Bar
工作溫度：變送器：-40℃～+50℃
探 桿：-40～+60℃、-40～+80℃、-40～+120℃（可選）
儲存環境：溫度：-20 ~ 60℃， 濕度：0 ~ 85%RH

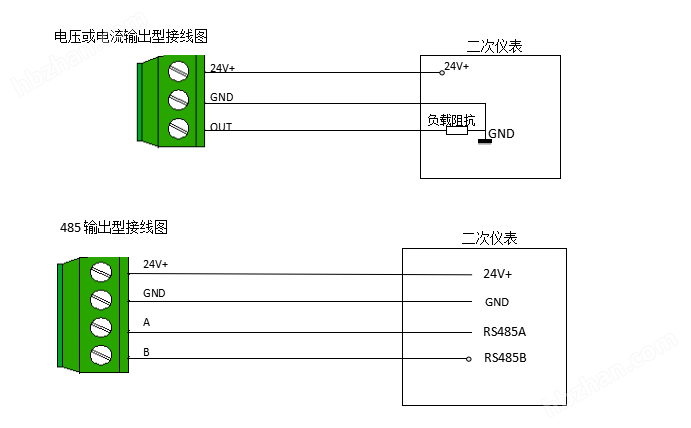

接線圖：

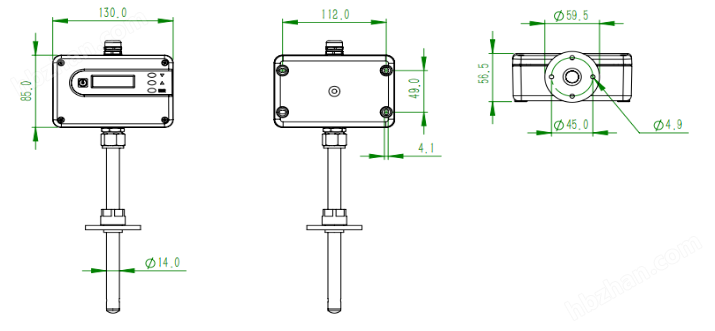

結構尺寸圖：
選型表
| 序號 | 儀表規格 | YGM205- | |||||||||
| 1 | 安裝方式確認 | 一體式 | 1 | ||||||||
| 2 | 顯示與按鍵 | 有 | L | ||||||||
| 無 | N | ||||||||||
| 3 | 風向選擇 | 單向 | LD | ||||||||
| 雙向 | LB | ||||||||||
| 4 | 量程 | 0~30m/s | 30 | ||||||||
| 0~40m/s | 40 | ||||||||||
| 0~50m/s | 50 | ||||||||||
| 特殊定制 | XX | ||||||||||
| 5 | 輸出 | 4～20mA | 01 | ||||||||
| 0～10V | 02 | ||||||||||
| RS485 | 03 | ||||||||||
| 6 | 介質溫度 | -40～+60℃ | 406 | ||||||||
| -40～+80℃ | 408 | ||||||||||
| -40～+120℃ | 412 | ||||||||||
| 7 | 探桿長度 | 100mm | 10 | ||||||||
| 200mm | 20 | ||||||||||
| 400mm | 40 | ||||||||||
| 特殊定制 | XX | ||||||||||
| 8 | 采樣點數 | 1 | 1 | ||||||||
| 2 | 2 | ||||||||||
| 3 | 3 | ||||||||||
| 4 | 4 | ||||||||||
| 特殊定制 | X | ||||||||||
注：選擇特殊定制時，有些技術參數會同樣本上技術參數不符，請訂購時特別標注。
1.探桿直徑為14mm
2.風速量程特殊定制時，不超過50m/s
3.探桿長度特殊定制時，最長不超過500mm
1.探桿直徑為14mm
2.風速量程特殊定制時，不超過50m/s
3.探桿長度特殊定制時，最長不超過500mm
訂貨說明
| YGM205-1LLB3001406102 | ||||
| 安裝方式確認 | 一體式 | |||
| 顯示與按鍵 | 有 | |||
| 風向選擇 | 雙向 | |||
| 量程 | 0～30m/s | |||
| 輸出 | 4~20mA | |||
| 介質溫度 | -40～+60℃ | |||
| 探桿長度 | 100mm | |||
| 采樣點數 | 2 | |||
