一、產品介紹

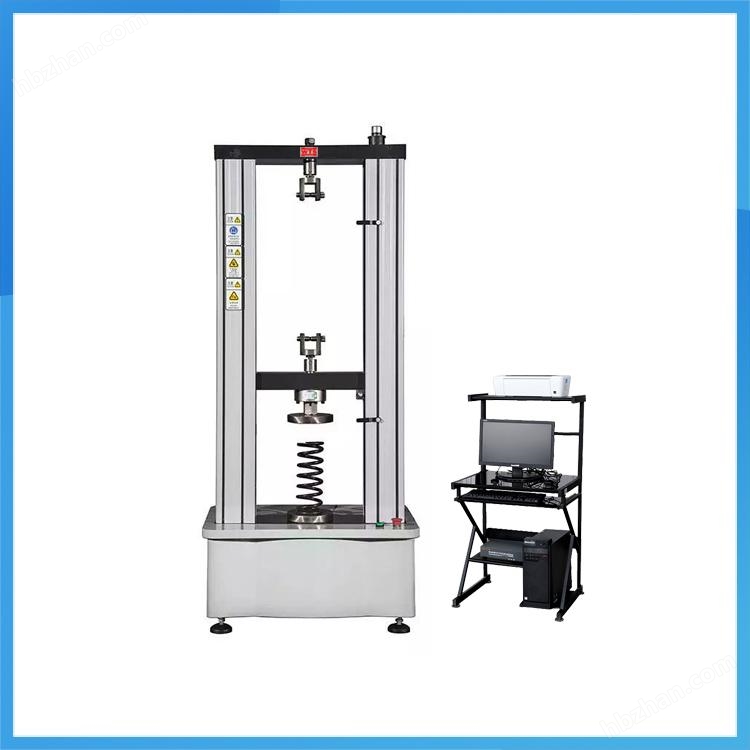

彈簧拉壓試驗機，是彈簧試驗機的一種，主要用于各類彈簧、彈性元件的拉伸力、壓向力測試及研究
我們的軟件系統，自帶豐富的試驗方法標準庫，以下只是一部分：
TB/T2211《機車車輛懸掛裝置鋼制螺旋彈簧》
BS EN 13298《鐵路設施 懸掛部件懸掛螺旋鋼彈簧》
TB/T2843《機車車輛用橡膠彈性元件通用技術條件》
TB/T3268《鐵道貨車承載鞍橡膠墊》
TB/T3269《鐵道貨車彈性旁承》
JB/T 7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》
JIS B7738-1993《螺旋彈簧壓力、拉力試驗機》
機車車輛彈簧橫向剛度試驗機滿足標準：
TB/T2211《機車車輛懸掛裝置鋼制螺旋彈簧》
BS EN 13298《鐵路設施 懸掛部件懸掛螺旋鋼彈簧》
TB/T2843《機車車輛用橡膠彈性元件通用技術條件》
TB/T3268《鐵道貨車承載鞍橡膠墊》
TB/T3269《鐵道貨車彈性旁承》
二、功能特點
1、本軟件由速度控制、參數輸入、數據處理、結果觀察、記錄查詢、圖表顯示、圖表打印、數據保存等功能模塊組成。
2、試驗方式多樣化，可設置彈簧的試驗力，檢測彈簧的剩余高度或變形量；也能設置剩余高度和變形量，檢測試驗力等。
3、多點自動變速采集數據，克服了彈簧回彈應力對試驗數據的影響，整個實驗過程自動化。
4、過載自動返回，以保護傳感器不受損壞。
5、該機具有強大的數據處理功能及數據統計功能，繪制剛度曲線、計算彈簧的分段剛度；
6、安全保護
1)當伺服電機過流、過壓、超速時，伺服電機控制器會報警停機；
2)限位保護：當移動橫梁碰觸到上、下限位時，移動橫梁自動停止移動；
3)自動停機：試樣斷裂后，移動橫梁自動停止移動；
4)過載保護：當負荷超過高值的3-5%時，移動橫梁自動停止移動。
三、主要配置

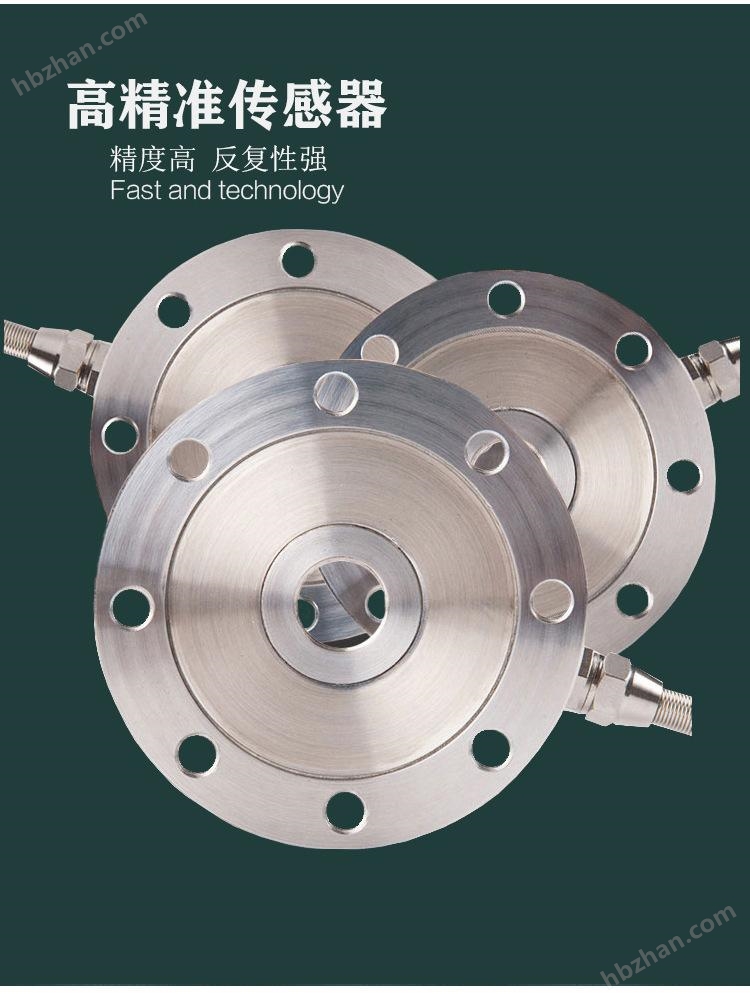

1、試驗機主機一臺（包括伺服電機、高精度負荷傳感器、滾珠絲杠等）；
2、輔具:彈簧拉伸壓縮輔具各一套；
3、聯想品牌計算機（主流配置）；
4、惠普A4噴墨打印機；
5、試驗機獨立控制器；
6、彈簧試驗專用軟件。
四、主要技術參數
型號 | WDW-01、02、05、5、1、2、5 T | WDW- 5、10、20、50 T | WDW-100T | WDW- 200、300T | WDW- 500、600T |
大試驗力（kN） | 5、10、20、50 | 100 | 200、300 | 500、600 | |
試驗力測量范圍 | 1%1～00%FS（滿量程） | ||||
試驗力示值相對誤差 | 示值的±1%以內 | ||||
變形測量范圍 | 2%～99%FS | ||||
變形示值相對誤差 | 示值的±1%以內 | ||||
試驗速度范圍 | 0.01～500mm/min | 0.01~300mm/min | 0.01~200mm/min | ||
有效拉伸長度 | 不小于650mm | ||||
有效試驗寬度 | 430mm | 550mm | 620mm | 620mm | |
電源功率 | 0.7kW | 220V、1.0kw | 220V、2kw | 380V、3kw | 380V、4kw |
主機尺寸 | 620×350×1330 | 720×420×1780 | 905×482×1900 | 1135×585×2230 | 1300×820×2400 |
重量 | 80kg | 約400kg | 約700kg | 約1500kg | 約2500kg |
