1 龍洋隔膜泵優勢所在
1、可在不良?xì)庠吹那闆r下使用，換向閥中Derlin材質的滑塊堅固耐用，不易損壞。
2、氣路暢通，從1/2'到3'泵的氣路部分障礙，保證換向靈活。
3、99%可外部維護式換向閥。
4、與其他的雙隔膜泵相比，活動部件非常少。
5、先導式換向閥具有的機械壽命，可保障日復一日的運行。
6、一種換向閥適合多種規格的泵。
2、氣路暢通，從1/2'到3'泵的氣路部分障礙，保證換向靈活。
3、99%可外部維護式換向閥。
4、與其他的雙隔膜泵相比，活動部件非常少。
5、先導式換向閥具有的機械壽命，可保障日復一日的運行。
6、一種換向閥適合多種規格的泵。
2 基本介紹
工程塑料氣動隔膜泵是我廠開發的第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
3 QBY與QBK區別
QBY氣動隔膜泵與QBK氣動隔膜泵主要區別在配氣閥裝置上：QBY氣動隔膜泵配氣外置，其配氣閥帶有油杯，使用的時候要加油潤滑。 QBK氣動隔膜泵配氣閥內置，不需要加油，使用維護要方便點。
4 產品特點
1、不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6kg/cm2；
2、流動寬敞，通過性能好．允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7kg/cm2之間)；
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作；
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵特點。
2、流動寬敞，通過性能好．允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7kg/cm2之間)；
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作；
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵特點。
5 主要用途
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。料的物理影響小。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。料的物理影響小。
6 性能曲線圖
d
7 規格一覽表
| 型號 | 入口 | 出口 | 連接方式 | 泵體材質 | |||||||||
| inc | mm | inc | mm | NPT | BSPT | ANS I法蘭 | DIN 法蘭 | 鑄鐵Z | 鋁合金L | 不銹鋼B | 塑料S | 襯膠ZCJ | |
| QBK1-8 | 5/16 | 8 | 5/16 | 8 | ● | ● | - | - | - | - | - | ● | - |
| QBK1-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBK1-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBK1-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBK1-40 | 1-1/2 | 40 | 1-1/2 | 32 | ● | ● | - | - | ● | ● | ● | ● | - |
| QBK1-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | - |
| QBK1-80 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | - |

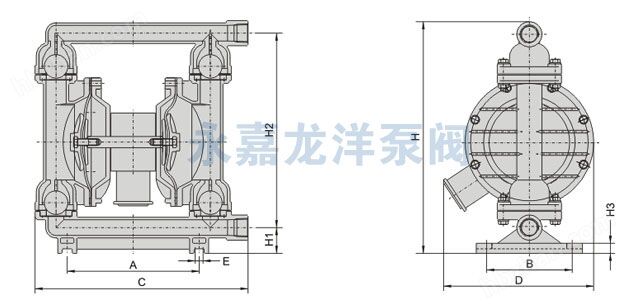

8 主要外表尺寸表
| 型號 | A | B | C | D | E | H1 | H2 | H3 | H | 螺紋 | 法蘭式 | |
| NPT/BSPT | ANSI | DIN | ||||||||||
| QBK-8 | 95 | 80 | 145 | 144 | 20 | 20 | 117 | 10 | 140 | 5/16" | - | - |
| QBK-10-15 | 135 | 48 | 218 | 144 | 12 | 34 | 176 | 10 | 226 | 3/8"-1/2" | - | - |
| QBK-25 | 236 | 145 | 381 | 248 | 12 | 46 | 344 | 18 | 412 | 1" | - | - |
| QBK-40 | 236 | 145 | 381 | 248 | 12 | 50 | 348 | 18 | 428 | 1-1/2" | - | - |
| QBK-50 | 320 | 220 | 518 | 347 | 14 | 50 | 521 | 27 | 609 | 2" | ● | ● |
| QBK-80 | 360 | 240 | 634 | 455 | 18 | 96 | 696 | 50 | 842 | 3" | ● | ● |
9 性能參數表
| 型號 | 流量 (L/Min) | 出口壓力 (kgf/cm2) | 吸程 (m) | 允許 顆粒直徑 (mm) | 空氣 消耗量 (L/min) | 隔膜材質 | ||||
| 丁晴橡膠 | 氯丁橡膠 | 乙丙橡膠 | 氟橡膠 | 四氟 | ||||||
| QBK-8 | 16 | 6.9 | 5 | 1 | 300 | ● | ● | ● | ● | ● |
| QBK-15 | 20 | 6.9 | 5 | 1 | 300 | ● | ● | ● | ● | ● |
| QBK-25 | 100 | 6.9 | 5 | 2.5 | 600 | ● | ● | ● | ● | ● |
| QBK-40 | 140 | 6.9 | 5 | 4.5 | 600 | ● | ● | ● | ● | ● |
| QBK-50 | 240 | 6.9 | 5 | 8 | 900 | ● | ● | ● | ● | ● |
| QBK-65 | 280 | 6.9 | 5 | 8 | 900 | ● | ● | ● | ● | ● |
| QBK-80 | 400 | 6.9 | 5 | 10 | 1500 | ● | ● | ● | ● | ● |
| QBK-100 | 480 | 6.9 | 5 | 10 | 1500 | ● | ● | ● | ● | ● |
10 維護與保養
1、在解體和重新組裝泵時，請保持泵內運動零部件表面清潔，防止灰塵，異物等損壞部件。
2、在拆卸泵之前，請放空管道內的液體，解體泵之前，請將泵倒過來，放盡泵內的液體。
3、如輸送流體從排氣消聲器中排出，檢查隔膜是否破損或隔膜緊固螺絲是否松脫。
2、在拆卸泵之前，請放空管道內的液體，解體泵之前，請將泵倒過來，放盡泵內的液體。
3、如輸送流體從排氣消聲器中排出，檢查隔膜是否破損或隔膜緊固螺絲是否松脫。
