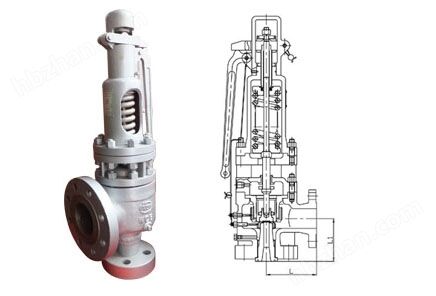

高性能蒸汽安全閥
用途
適用于動力鍋爐、裂解爐、直流鍋爐、再熱器及其他設備管道作超壓保護。
性能
符舍ASME《鍋爐和壓力容器規范》第1卷動力鍋爐要求。
特點
采用背壓套來調節回座壓力,以達到極小的啟閉壓差。
高性能高溫材料作彈性閥瓣材料,以保證高溫下的密封性。
密封付表面堆焊鈷基硬質合金,以防護高溫蒸汽的氣蝕。
一定的熱態測試,使安全閥更接近工況條件。
尺寸規格
| 進口*出口 | 300Lb結構尺 | 600Lb結構尺 | 900Lb結構尺寸 | 1500Lb結構尺寸 | 2500Lb結構尺寸 | |||||
| L | L1 | L | L1 | L | L1 | L | L1 | L | L1 | |
| 1*11/2 | 146 | 170 | ||||||||
| 11/2*F*2 | 152 | 124 | ||||||||
| 11/2*F*21/2 | 140 | 130 | ||||||||
| 11/2*G*21/2 | 152 | 124 | ||||||||
| 11/2*F*3 | 155 | 140 | 155 | 150 | 155 | 190 | ||||
| 11/2*G*3 | 155 | 130 | 155 | 140 | 155 | 150 | 200 | 220 | ||
| 11/2*H*3 | 152 | 130 | 155 | 140 | 155 | 140 | 155 | 150 | ||
| 11/2*H*4 | 200 | 220 | ||||||||
| 2*J*3 | 152 | 137 | ||||||||
| 2*J*4 | 180 | 150 | 180 | 150 | 180 | 160 | 220 | 220 | ||
| 2*J*6 | 220 | 220 | ||||||||
| 21/2*K*4 | 152 | 165 | 180 | 185 | 180 | 185 | ||||
| 21/2*K*6 | 180 | 185 | 180 | 185 | 240 | 195 | 240 | 270 | ||
| 3*L*6 | 165 | 178 | 220 | 195 | 220 | 195 | 250 | 210 | ||
| 3*M*6 | 220 | 195 | 220 | 195 | 260 | 230 | 260 | 280 | ||
| 4*N*6 | 220 | 215 | 250 | 230 | 265 | 240 | ||||
| 4*P*6 | 254 | 225 | 265 | 235 | 265 | 250 | 265 | 260 | ||
| 4*P*8 | 265 | 235 | 265 | 250 | 265 | 260 | ||||
| 6*Q*8 | 241 | 240 | 280 | 285 | ||||||
