螺栓靜態殘余扭力扳扳手無線通訊QTM系統

一、系統開發背景與需求分析

在機械制造、汽車裝配、橋梁工程、風電設備安裝等眾多領域，螺栓連接是應用泛的緊固方式，螺栓的擰緊扭矩直接決定了連接結構的可靠性與安全性。傳統螺栓擰緊作業完成后，檢測靜態殘余扭矩主要依靠人工使用普通扭力扳手讀數，存在數據記錄不及時、人為誤差大、數據追溯性差等問題，難以滿足規?；a(chǎn)與大型工程的質量管控要求。

隨著工業物聯網技術的發展，扭矩測試數據的無線傳輸與集中管理成為行業剛需?；谶@一應用場景，本方案提出開發螺栓靜態殘余扭力測試扳手無線通訊QTM系統（Qualification & Test Management，扭矩檢測與質量管理系統），通過在傳統扭力扳手上集成無線傳感模塊，實現測試數據的自動采集、無線傳輸、云端存儲與統計分析，全面解決傳統檢測方式的痛點問題。

結合行業應用實際，系統核心需求可梳理為四個方面：第一，數據采集需求，要求扭力扳手能夠精準采集靜態殘余扭矩?cái)?shù)值，采樣精度滿足國家計量標準要求，支持不同量程扳手的參數配置；第二，無線通訊需求，能夠在工廠車間、戶外工程等復雜環境下穩定實現數據傳輸，兼容主流無線通訊協議，傳輸延遲滿足現場作業要求；第三，數據管理需求，支持測試數據的批量存儲、查詢、導出，能夠按照工程項目、螺栓編號、作業人員等維度分類管理；第四，統計分析需求，能夠自動生成扭矩分布直方圖、合格率統計報表，支持質量異常預警，為生產工藝優化提供數據支撐。

二、系統總體架構設計

QTM系統采用分層式架構設計，整體分為三個層級：終端感知層、網絡傳輸層、平臺應用層，各層級功能獨立，通過標準化接口實現數據交互，保障系統的可擴展性與維護性。

2.1 終端感知層

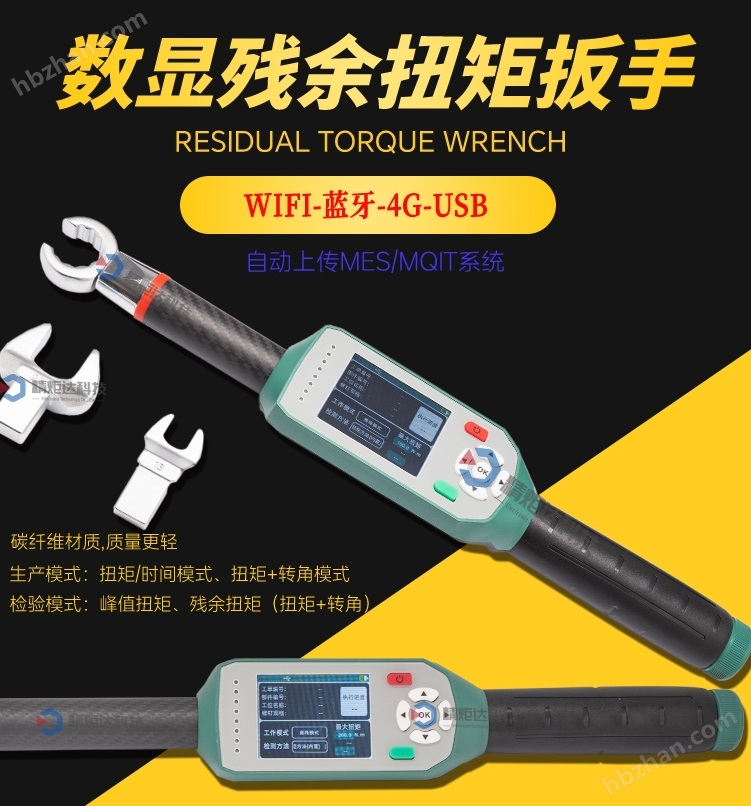

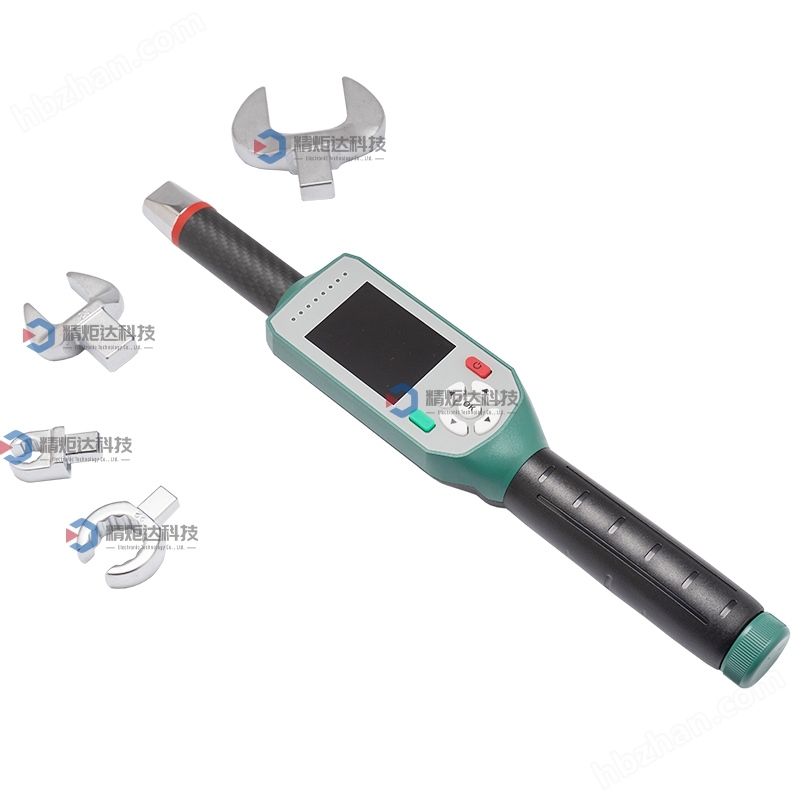

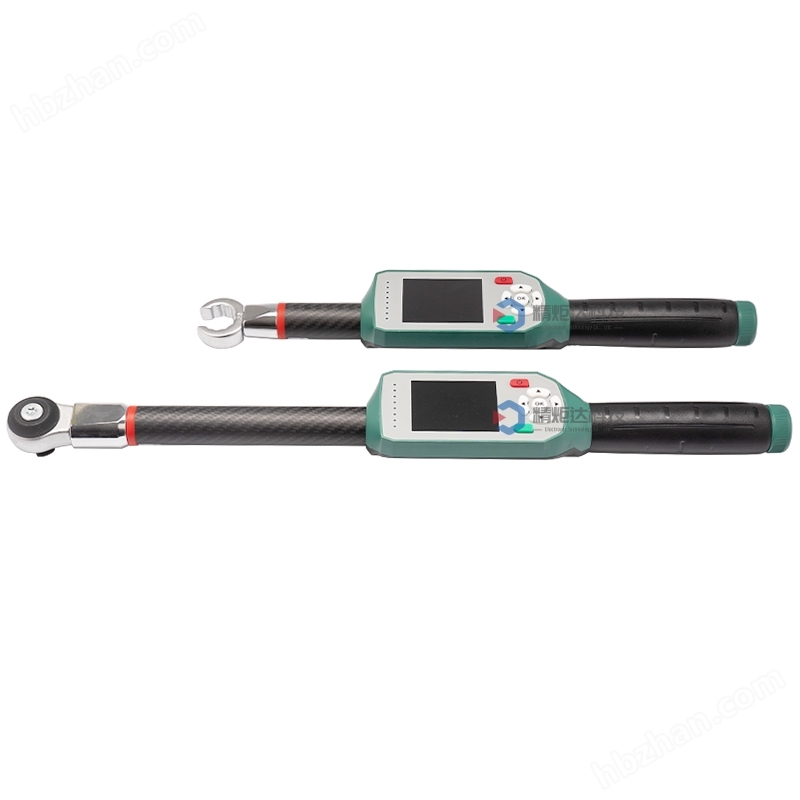

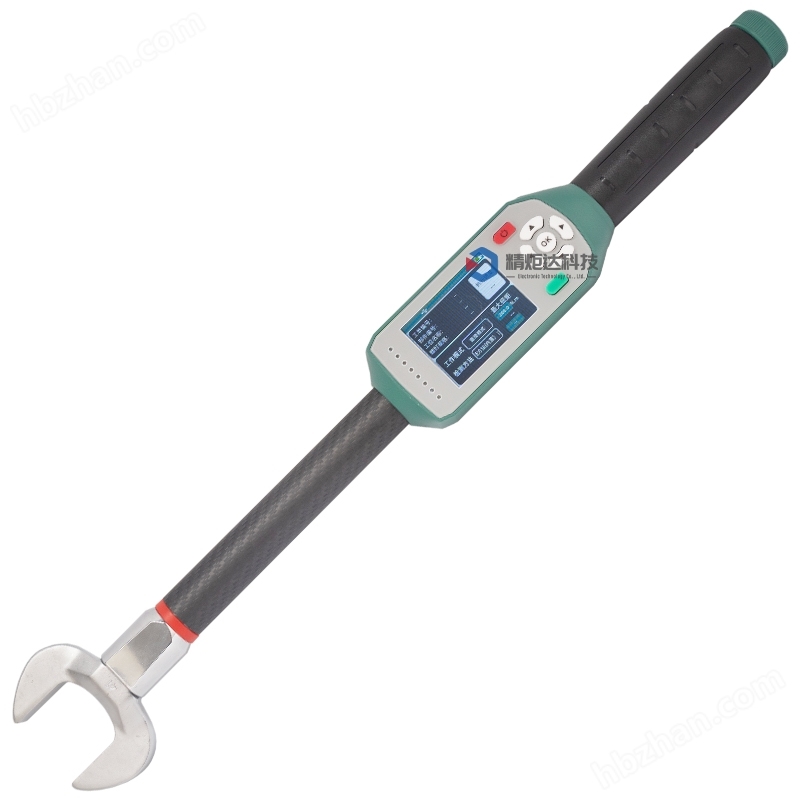

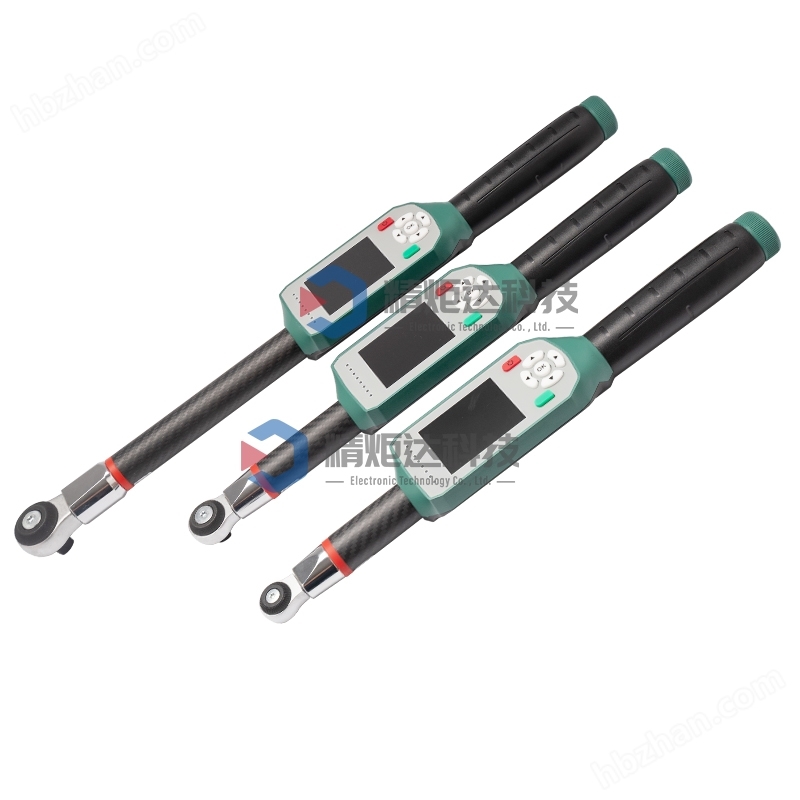

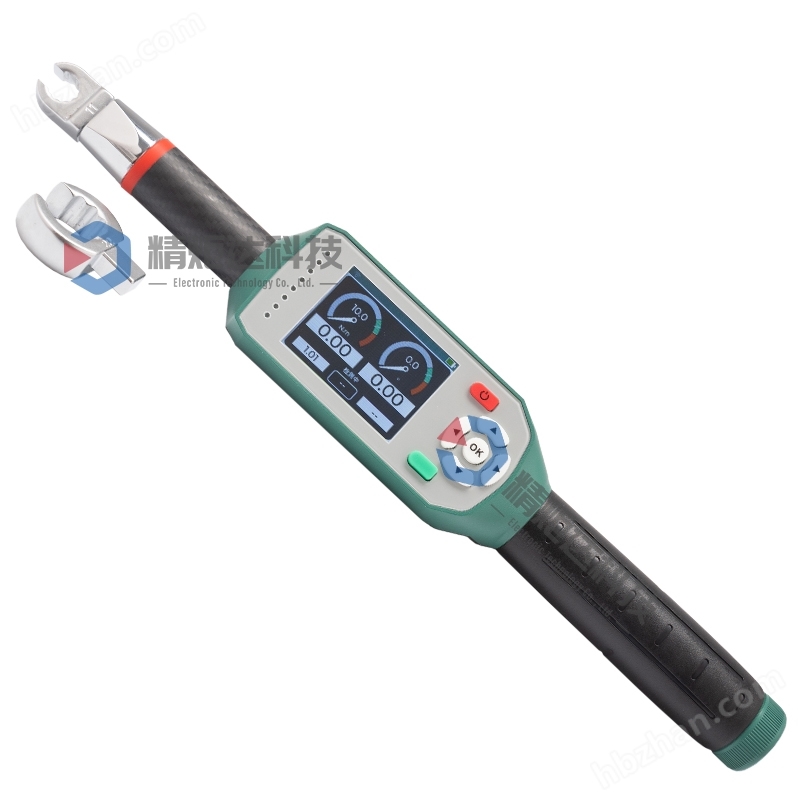

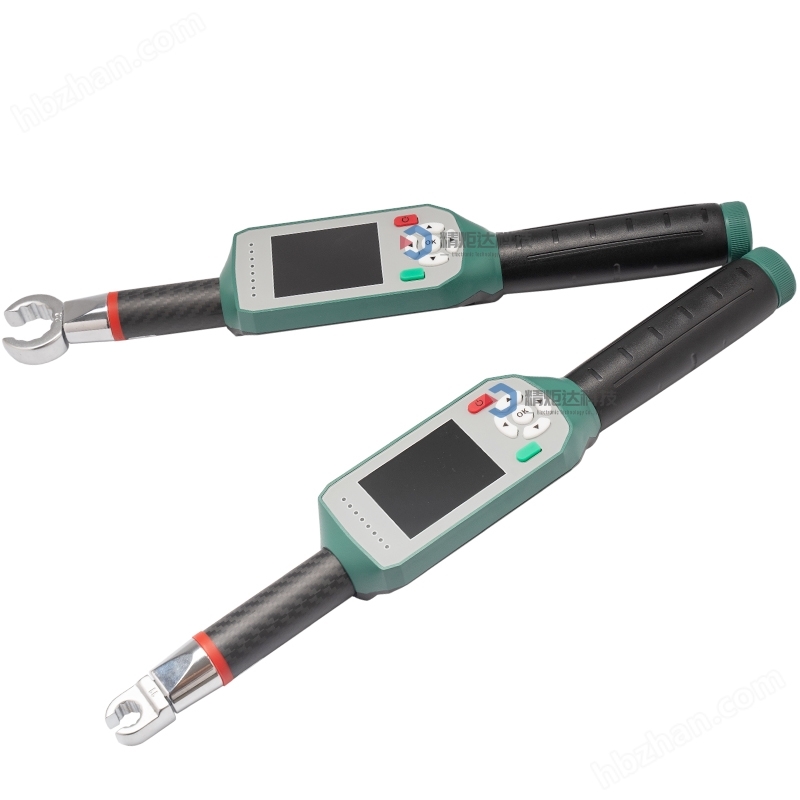

終端感知層核心為集成了傳感模塊的智能殘余扭力測試扳手，由扭力扳手本體、高精度應變式扭矩傳感器、AD采集模塊、微控制單元（MCU）、無線通訊模塊、鋰電池供電模塊六個部分組成。其中扭矩傳感器負責將扳手的力矩信號轉換為模擬電信號，AD采集模塊完成模擬信號到數字信號的轉換，MCU對數字信號進行濾波處理與扭矩計算，之后通過無線通訊模塊將處理完成的扭矩?cái)?shù)據發送到平臺應用層，供電模塊為整個終端提供持續電力支持，支持快充與低功耗管理，單次充電滿足8小時以上連續作業要求。

2.2 網絡傳輸層

網絡傳輸層采用藍牙BLE+WiFi雙通訊模式設計，滿足不同應用場景的需求。在近距離小范圍作業場景，比如車間單工位裝配檢測，終端直接通過藍牙BLE與現場操作人員的手機、平板等移動終端連接，降低部署成本；在大范圍廠區或者戶外工程作業場景，終端通過WiFi連接現場網關，將數據傳輸?shù)皆贫朔?wù)器，支持多臺扳手同時接入，滿足大規模同步作業需求。無線傳輸采用數據加密協議，保障測試數據不被竊取或篡改，數據傳輸成功率不低于99.5%。

2.3 平臺應用層

平臺應用層分為移動終端應用與云端管理平臺兩個部分，移動終端應用支持Android與iOS系統，主要供現場作業人員使用，實現現場數據查看、任務接收、結果標記、異常上報等功能；云端管理平臺部署在企業服務器或者云平臺，供質量管理人員、工藝工程師使用，實現數據存儲、統計分析、報表生成、權限管理等核心功能。

三、核心硬件模塊設計

3.1 扭矩傳感與采集模塊

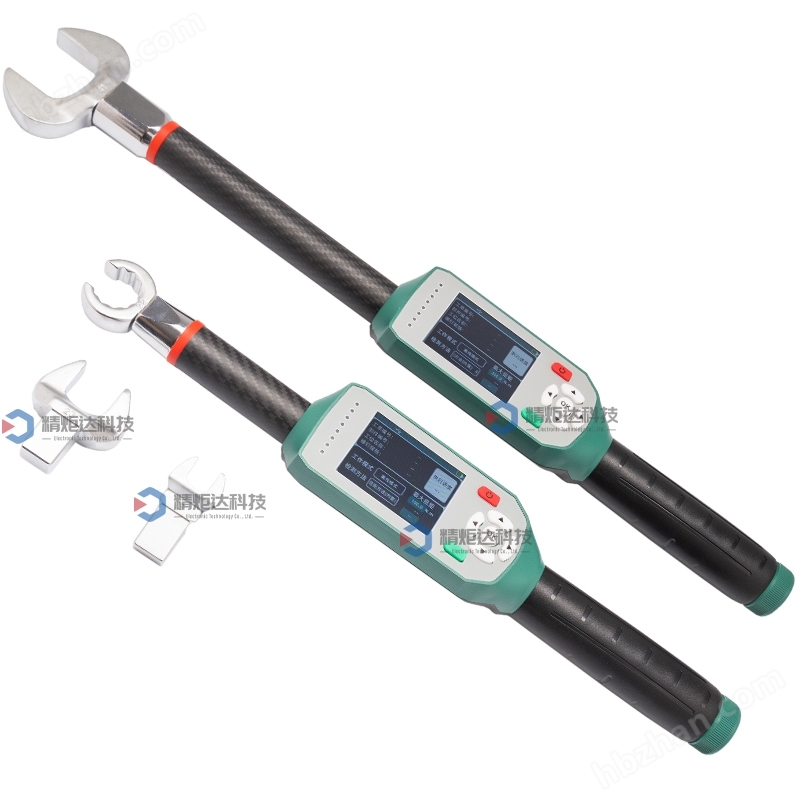

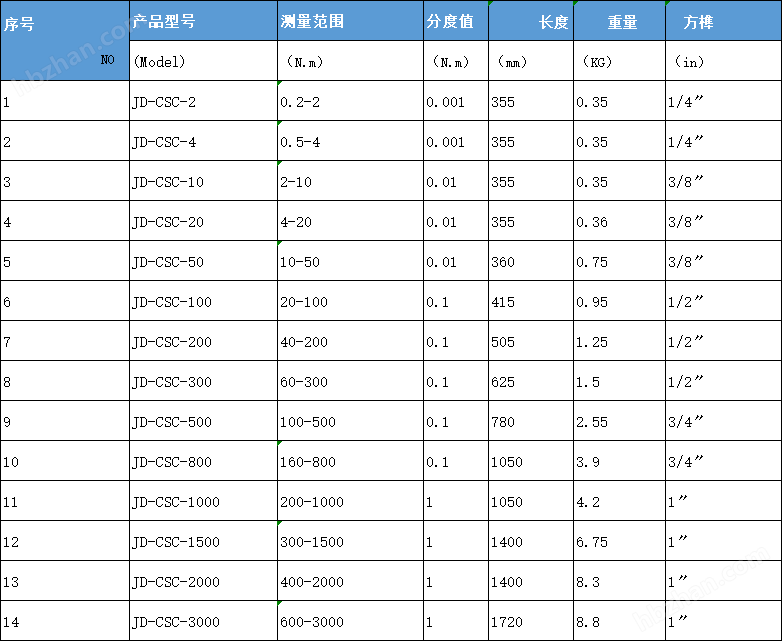

本系統選用應變式扭矩傳感器，測量精度等級為0.5級，滿足靜態殘余扭矩測量的精度要求，支持從10N·m到2000N·m多個量程范圍，可根據用戶需求定制不同量程的扭力扳手。AD采集模塊選用16位高精度模數轉換芯片，采樣頻率設置為100Hz，能夠捕捉扭矩峰值數據，避免因?yàn)槿斯ぷx數延遲導致的誤差。信號處理環節增加了中值濾波與滑動平均濾波算法，消除現場振動、電磁干擾帶來的信號噪聲，提升數據穩定性。

3.2 無線通訊模塊

無線通訊模塊選用集成BLE與WiFi的二合一芯片，體積小巧，適合集成到扭力扳手的手柄內部，BLE通訊距離不小于10米，WiFi通訊支持IEEE 802.11b/g/n協議，能夠適配絕大多數現場無線網絡環境。模塊支持低功耗模式，在空閑狀態自動進入休眠，收到數據采集指令后快速喚醒，降低終端功耗。

3.3 電源管理模塊

選用3.7V大容量鋰電池，容量根據扳手量程大小設置為1000mAh到2000mAh，支持Type-C接口快充，充滿電時間不超過2小時。電源管理模塊具備過充、過放、過流保護功能，剩余電量實時上傳到平臺，低電量狀態自動發出提醒，避免作業中途斷電。

四、軟件系統功能設計

4.1 移動終端APP功能

· 設備連接：自動搜索周邊可連接的智能扭力扳手，支持一鍵配對連接，實時顯示設備連接狀態、剩余電量信號強度。

· 任務管理：接收云端下發的檢測任務，顯示任務對應的項目名稱、螺栓位置、要求扭矩范圍、檢測數量等信息，作業人員按照任務指引完成檢測，無需手動記錄任務信息。

· 數據查看：每完成一次扭矩檢測，數據自動同步到APP，實時顯示扭矩?cái)?shù)值，自動判定是否合格，合格顯示綠色標記，不合格顯示紅色標記，支持對不合格數據添加備注說明。

· 離線存儲：當現場網絡信號中斷時，檢測數據自動存儲在APP本地，網絡恢復后自動同步到云端，避免數據丟失。

· 異常上報：作業過程中發現螺栓松動、扭矩異常等問題，可直接在APP上上報，并上傳現場照片，通知管理人員及時處理。

4.2 云端管理平臺功能

· 基礎信息管理：支持項目信息管理、人員信息管理、扭力扳手信息管理、扭矩參數標準管理，可按照企業組織架構設置不同權限，比如管理員、質量管理員、作業人員，不同權限對應不同操作范圍。

· 數據存儲與查詢：所有檢測數據存儲在云端數據庫，支持按照項目名稱、檢測時間、作業人員、扭矩?cái)?shù)值范圍、合格狀態等多維度查詢，支持單條數據查看與批量數據導出，導出格式支持Excel與PDF，滿足質量歸檔要求。

· 統計分析：自動生成扭矩統計報表，包括檢測總數、合格數、合格率、扭矩平均值、標準差等參數，生成扭矩分布直方圖，直觀展示扭矩的分布情況，幫助工藝人員判斷擰緊工藝是否穩定。

· 質量預警：當同一區域連續出現不合格扭矩?cái)?shù)據，或者扭矩合格率低于設定閾值時，系統自動發出質量預警，推送通知給相關管理人員，及時排查工藝問題。

· 溯源管理：每一條檢測數據都綁定對應的螺栓編號、作業人員、檢測時間、扳手編號，出現質量問題時可快速追溯到具體責任人與檢測過程，滿足行業質量管理體系的溯源要求。

五、系統關鍵技術說明

5.1 靜態殘余扭矩精準測量技術

靜態殘余扭矩測量與擰緊過程扭矩測量不同，要求在不改變螺栓原有應力狀態的前提下準確讀取殘余扭矩?cái)?shù)值，本系統通過優化采樣邏輯，在扳動手勢啟動瞬間捕捉初始扭矩值，避免了扳手轉動帶來的扭矩誤差，測量誤差控制在±1%FS范圍內，滿足GB/T 15729-2008《扭力扳手通用技術條件》的要求。

5.2 復雜環境下無線通訊穩定技術

針對工廠車間存在大量金屬設備、電磁干擾強的問題，系統采用跳頻通訊技術，自動避開干擾較強的通訊信道，同時增加數據重傳機制，當一次傳輸失敗時自動重試，保障數據傳輸?shù)姆€(wěn)定性，在電磁干擾較強的環境下傳輸成功率仍不低于99%。

5.3 低功耗優化技術

終端通過動態功耗管理，在無操作1分鐘后自動進入低功耗休眠模式，僅保留喚醒信號，當操作人員觸發測量操作時快速喚醒，整體功耗降低60%以上，保障終端長時間連續作業。

六、系統應用價值與應用場景

6.1 核心應用價值

第一，提升檢測精度與效率，替代人工讀數與記錄，消除人為誤差，檢測效率提升30%以上；第二，實現數據全流程可追溯，所有檢測數據自動存儲，避免紙質記錄丟失、篡改的問題，滿足IATF16949等質量管理體系的要求；第三，為工藝優化提供數據支撐，通過對大量扭矩?cái)?shù)據的統計分析，幫助企業優化螺栓擰緊工藝參數，提升產品質量穩定性；第四，降低質量管理成本，減少人工統計、錄入的工作量，降低質量管控的人力成本。

6.2 典型應用場景

七、系統實施與維護計劃

系統實施分為三個階段：第一階段為需求調研與定制開發，根據用戶的量程需求、管理需求完成硬件定制與軟件功能開發，周期約4-6周；第二階段為現場測試與調試，在用戶現場完成安裝部署，組織作業人員進行測試，優化系統性能，解決現場出現的通訊、精度問題，周期約1-2周；第三階段為人員培訓與正式上線，對作業人員與管理人員進行操作培訓，完成系統正式上線，提供為期12個月的免費保修服務，終身提供軟件升級與技術維護支持。
