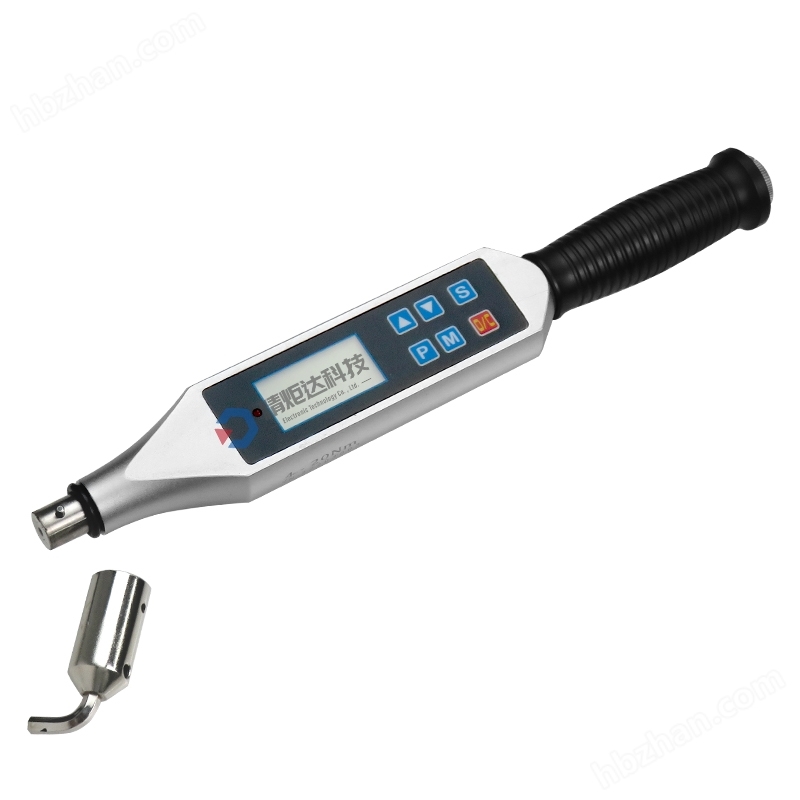

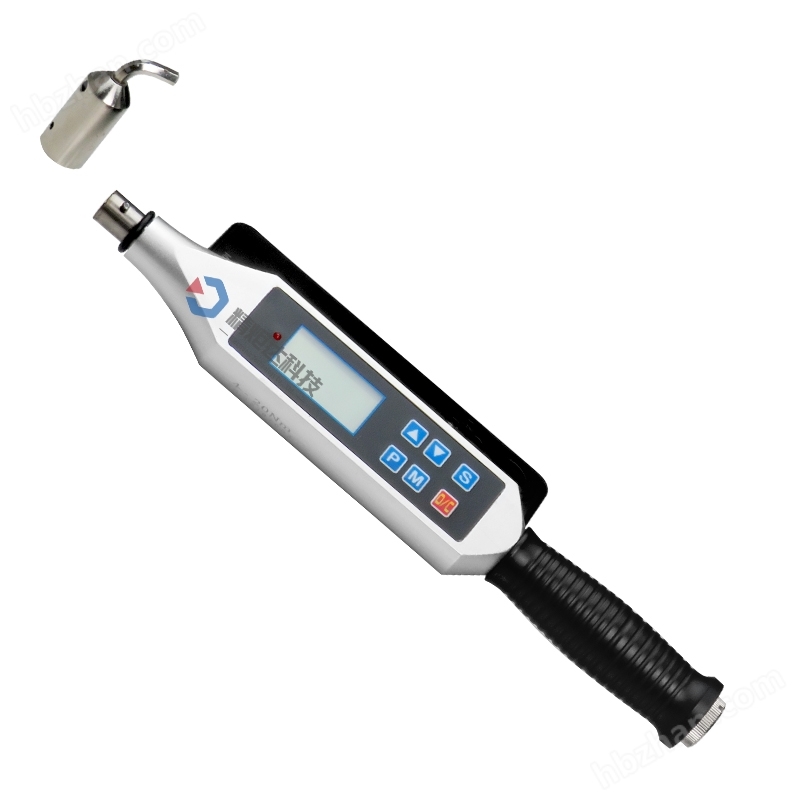

7字型數顯式扭力扳手 L型數字扭矩扳手
一、產品概述
成都精炬達電子科技有限公司生產的這款JD-SX系列7字型數顯式扭力扳手，也稱為L型數字扭矩扳手，是一款基于扭力測量原理開發的高精度扭矩檢測與緊固工具，整體采用7字形（L型）結構設計，搭配數字傳感與顯示模塊實現扭矩值的實時可視化讀取，相較于傳統預置式、指針式扭力扳手，具備讀數直觀、精度更高、操作靈活的優勢，廣泛應用于機械裝配、汽車維修、航空航天、醫療器械生產等對緊固扭矩有明確要求的作業場景。
該產品核心特性在于特殊的L型結構設計，能夠適配傳統直柄扭力扳手無法進入的狹窄操作空間，比如發動機缸體內部螺栓緊固、機柜內部連接件鎖緊、家具組裝隱藏部位扭矩控制等場景，解決了空間受限場景下扭矩精準控制的痛點，同時數顯模塊替代傳統機械刻度，無需人工估讀，降低了操作誤差，提升了作業效率與扭矩控制精度。
二、結構特點
1. 整體結構
產品整體為L型布局，分為操作手柄段與工作頭段兩個垂直部分，手柄段內置扭矩傳感器、控制電路板與供電模塊，末端配置數字顯示屏，工作頭段為驅動輸出端，可根據需求更換不同規格的方榫、套筒或開口頭，整體結構剛性強，工作過程中形變量小，保障扭矩測量的穩定性。
2. 核心功能部件
· 高精度扭矩傳感器：采用應變式傳感模塊，響應速度快，測量誤差小，可實時將扭矩形變轉化為電信號傳輸至處理單元，多數產品精度可達±1%以內，滿足高精度作業要求。
· 數顯控制模塊：搭載高清LCD或LED顯示屏，可直接顯示當前實時扭矩值、峰值扭矩、預設扭矩值等參數，部分產品支持背光顯示，可在低光照環境下正常讀取數據，同時支持單位切換，可在N·m、lbf·ft、lbf·in等常用扭矩單位之間自由轉換，適配不同行業的計量習慣。
· 報警提示模塊：多數產品配置聲光報警功能，當作業扭矩達到預設值時，會自動發出蜂鳴報警與燈光提示，操作人員可及時停止施力，避免扭矩過載或不足，保障緊固質量。
· 供電模塊：普遍采用可充電鋰電池供電，單次充電可支持?jǐn)?shù)十小時連續作業，部分產品支持低電量提示與自動休眠功能，延長續航時間，避免頻繁充電影響作業進度。
3. 材質特性
手柄多采用防滑包膠設計，握持舒適，施力過程中不易打滑，工作頭與主體框架采用鉻釩合金鋼或優質碳素鋼鍛造，經過熱處理工藝提升硬度與抗扭性能，耐磨耐腐蝕，可適應長期高強度作業環境，使用壽命遠高于普通手動扭力工具。
三、主要技術參數
參數項目 | 常見規格范圍 | 說明 |
測量范圍 | 0.5~1000N·m | 不同型號對應不同量程，小量程版本適用于精密零部件緊固，大量程版本適用于重型機械裝配 |
測量精度 | ±1%~±2% F.S | 精度優于傳統指針式扭力扳手，滿足大部分工業作業的精度要求 |
驅動方頭尺寸 | 1/4英寸、3/8英寸、1/2英寸、3/4英寸 | 可適配對應規格的套筒、轉接頭，滿足不同尺寸螺栓螺母的作業需求 |
顯示分辨率 | 0.01N·m~1N·m | 量程越小分辨率越高，小量程產品可實現高精度扭矩讀數 |
工作溫度 | -10℃~50℃ | 可適應大部分室內外作業環境，特殊低溫版本可拓展至-20℃ |
四、產品優勢
相較于傳統直柄數顯扭力扳手，7字型L型結構的核心優勢在于空間適配能力更強，對于狹窄、深孔、垂直方向受限的作業場景，直柄工具無法伸入施力，L型結構可通過橫向施力完成扭矩緊固與測量，大幅拓展了扭力扳手的應用場景。
相較于機械式L型扭力扳手，數顯設計實現了扭矩值的直讀，無需人工對照刻度估讀，消除了人為讀數誤差，同時支持峰值保持、追蹤測量、預設扭矩報警等多種功能，操作更簡便，對操作人員的技能要求更低，新人也可以快速上手完成高精度扭矩作業。
多數產品支持?jǐn)?shù)據存儲與傳輸功能，部分型號可通過藍牙將作業扭矩?cái)?shù)據傳輸至終端設備，實現作業數據的可追溯管理，滿足汽車制造、航空航天等領域?qū)^程數據存檔的要求，提升質量管理水平。
五、適用場景
· 汽車維修與裝配：發動機缸蓋螺栓、曲軸皮帶輪螺栓、懸掛部件等狹窄空間內的螺栓緊固扭矩控制，保障維修裝配質量，避免因扭矩不當導致的故障。
· 機械裝備制造：中小型設備內部連接件、機柜框架隱藏部位螺栓的扭矩檢測與緊固，滿足裝配工藝的扭矩要求。
· 航空航天與醫療器械：高精度零部件裝配過程中的扭矩控制，對扭矩精度要求高且作業空間受限的場景。
· 家具與五金安裝：定制家具組裝、五金連接件安裝過程中，控制緊固扭矩避免木材開裂或連接件松動，提升安裝質量。
· 設備維護與檢測：在役設備螺栓扭矩抽檢，尤其是空間受限部位的螺栓松動檢測，及時排查安全隱患。
六、使用注意事項
第一，使用前需要根據作業需求選擇對應量程的產品，嚴禁超量程使用，超量程施力會導致傳感器損壞，影響測量精度。
第二，使用前需要進行歸零操作，在空載狀態下將顯示屏數值歸零，避免零位偏差影響測量結果。
第三，施力過程中需要保持勻速施力，避免突然沖擊施力，沖擊會導致測量誤差增大，甚至損壞傳感器部件。
第四，長期不使用時需要將電池取出，避免電池漏液腐蝕內部電路，同時將產品放置在干燥陰涼環境中保存，避免潮濕與高溫環境影響傳感器性能。
第五，產品需要定期進行校準，建議每使用12個月或累計作業1萬次后送計量機構進行校準，保障測量精度符合要求。
