目錄:西星科技（北京）有限公司>>開關電源>>開關電源模塊>> 工業電源模塊
| 加工定制 | 否 | 類型 | 開關式直流穩壓器 |
|---|---|---|---|
| 輸出電流 | 12.5A | 輸出電壓 | 12V |
| 輸出功率 | 150W | 輸入電壓 | 220V |

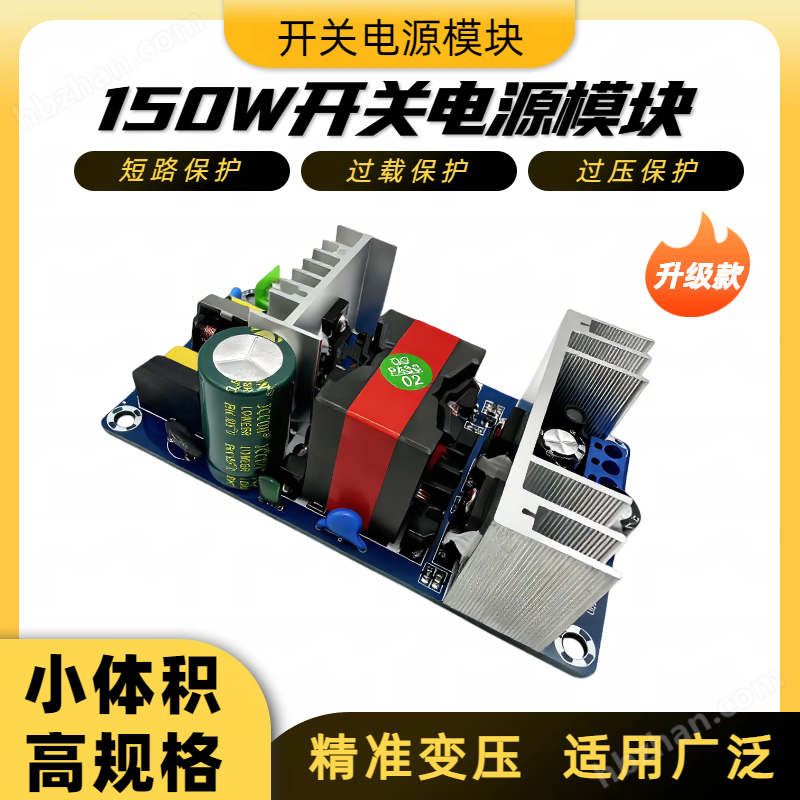

工業電源模塊150W24V
150W標準型--單組輸出
特性
國際通用全范圍交流輸入
保護種類：短路/過負載/過溫度
自然風冷
LED電源指示燈
100%滿載老化
工作溫度高達60℃
承受5G振動測試
高效率，長壽命和高信賴性
2年保固
| 電氣規格 | |||||||
| 型號 | 工業電源模塊150W12V | 電源模塊150W24V | |||||
| 輸出 | 直流電壓 | 12V | 24V | ||||
| 額定電流 | 12.5A | 6.25A | |||||
| 電流范圍 | 0-12.5A | 0-6.25A | |||||
| 額定功率 | 150W | 150W | |||||
| 紋波與噪聲（最大）備注2 | 150mVp-p | 240mVp-p | |||||
| 電壓調整范圍 | 10.8-13.2V | 22-27.6V | |||||
| 電壓精度 備注3 | ±1% | ±1% | |||||
| 線性調整率 備注4 | ±0.5% | ±0.5% | |||||
| 負載調整率 備注5 | ±0.5% | ±0.5% | |||||
| 啟動、上升時間 | 1000ms,30ms/230VAC 1000ms,30ms/110V | ||||||
| 保持時間（Typ） | 50ms/230VAC 10ms/115AC | ||||||
| 輸入 | 電壓范圍 | 90-264VAC/120-370VDC | |||||
| 頻率范圍 | 47-63HZ | ||||||
| 效率（Typ） | 80% | 82% | |||||
| 交流電流（Typ） | 2.09A/90V 0.85A/220V | ||||||
| 浪涌電流（Typ | 冷啟動：65A/230VAC | ||||||
| 漏電流 | <2mA/240VAC | ||||||
| 保護 | 過負載 | 大于額定輸出的105% | |||||
| 保護模式：打嗝模式，負載異常條件移除后可自動恢復 | |||||||
| 過電壓 | |||||||
| 過溫度 | 晶體管內部溫度超過140℃，啟動過溫度的保護 | ||||||
| 溫度恢復正常后可自動恢復 | |||||||
| 環境 | 工作溫度 | -20～+60℃(請參考衰減曲線) | |||||
| 工作濕度 | 20～90% RH,無冷凝 | ||||||
| 儲存溫度、濕度 | -40～+80℃ | ||||||
| 溫度系數 | ±0.03%/℃ （0～50℃） | ||||||
| 耐振動 | 10～500HZ,5G 10分鐘/周期，X、Y、Z軸各60分釧 | ||||||
| 安規和電磁兼容(備注6） | 安全規范 | GB195110.1-2004/IEC61347-1:2003 CE(EMC+LVD) | |||||
| 耐壓 | I/P-O:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||
| 絕緣阻抗 | I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25℃/70% RH | ||||||
| 電磁兼容發射 | EN 55015:2006;EN61000-3-2:1995+A2:2005 | ||||||
| 電磁兼容抗擾度 | EN 61000-3-2:2006; | ||||||
| 外觀 | 尺寸 | 長204*寬100*高43 | |||||
| 備注 | 1，如未特別說明，所有規格參數均在輸入為230VAC，額定負載、25℃環境溫度下進行量測。 | ||||||
| 2.紋波和噪聲測量方法：使用一條12″雙紋線，同時終端要并聯0.1uF和47uF的電容，在20MHZ帶寬下進行量測。 | |||||||
| 3.精度：包含設定誤差、線性調整率和負載調整率。 | |||||||
| 4.線性調整北測量方法：在額定負載 下，從低電壓到高電壓測試。 | |||||||
| 5.負載調整北測量方法：從0%到100%額定負載 。 | |||||||
| 6.電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 | |||||||
