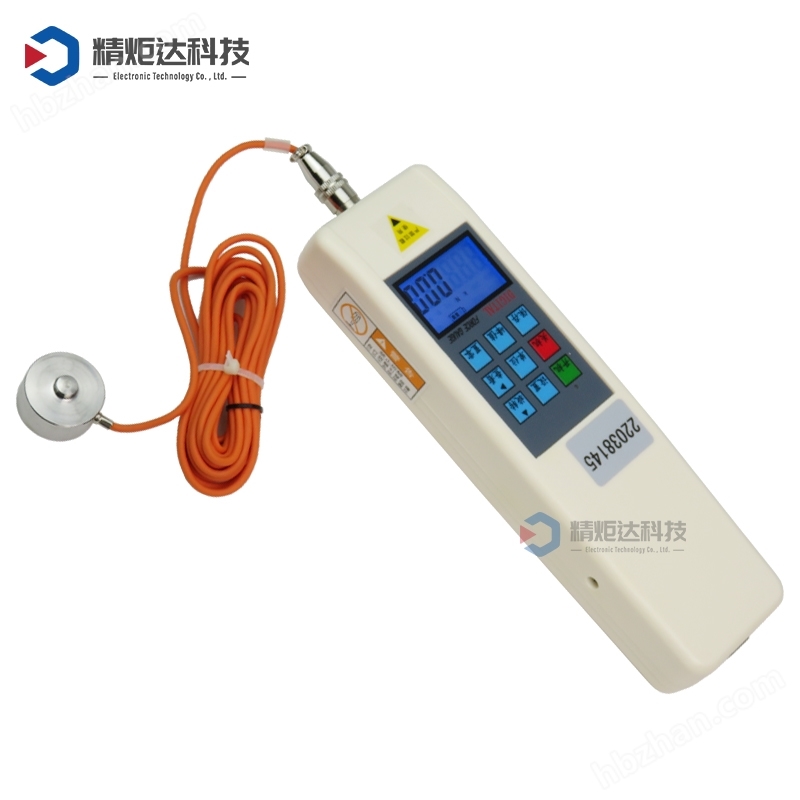

帶上位機軟件曲線圖分析的微型數顯推拉力計

帶上位機軟件曲線圖分析的微型數顯推拉力計設計方案

一、產品概述

成都精炬達電子科技有限公司生產的這款帶微型數顯推拉力計是一款集成了高精度傳感檢測、數字顯示、數據存儲與上位機分析功能的便攜式力學檢測設備，主要面向小量程推力、拉力測試場景，能夠完成實時力值顯示、數據采集存儲，同時通過配套上位機軟件生成力值變化曲線圖，支持力值變化趨勢分析、峰值數據統計、測試報告導出等功能，滿足工業生產檢測、科研院校實驗、精密零部件性能測試等多個領域的使用需求。

相較于傳統指針式推拉力計與普通數顯推拉力計，本產品在保持微型化便攜優勢的基礎上，新增了上位機數據可視化分析能力，解決了傳統設備無法記錄力值變化過程、無法開展后續趨勢分析的痛點，同時通過更小的體積設計，適配狹窄空間內的力學測試場景，填補微型推拉力計領域數據分析功能的市場空白。

二、整體結構設計

2.1 硬件整體架構

本產品硬件系統分為五個核心模塊，分別是力學傳感模塊、信號調理與AD采集模塊、主控處理模塊、顯示交互模塊、通訊傳輸模塊，各模塊功能銜接如下：力學傳感模塊將受到的推力或拉力轉換為模擬電壓信號，信號調理模塊對弱電壓信號進行放大與濾波處理，AD轉換模塊將模擬信號轉換為數字信號傳輸給主控單元，主控單元完成數字信號校準、力值計算后，將實時力值輸出到數顯屏幕，同時存儲測試數據，通過通訊模塊將數據傳輸給上位機軟件，完成后續的曲線圖分析。

2.2 外觀與結構設計

作為微型推拉力計，本產品整體外形設計為圓柱形手持式結構，主機直徑設計為35mm，總長度120mm，重量控制在150g以內，適配單手操作與狹窄空間測試需求，測試端頭采用可更換設計，支持拉伸鉤、壓縮壓頭、夾具等多種端頭配件更換，適配不同測試場景的需求。機身采用高強度ABS工程塑料外殼，表面做防滑紋理處理，底部設計Type-C充電與數據傳輸接口，側面設置三個實體按鍵，分別為開機清零鍵、峰值保持鍵、數據存儲鍵，操作邏輯簡單便捷。

三、核心硬件選型與設計

3.1 力學傳感模塊

本產品針對微型化設計需求，選用微型輪輻式應變式壓力傳感器，傳感器量程覆蓋0~50N、0~100N、0~500N三個常用規格，精度等級達到0.5級，非線性誤差小于±0.3%FS，靈敏度為1.0±0.1mV/V，傳感器整體尺寸設計為直徑20mm、厚度8mm，能夠嵌入主機機身，不會增加產品整體體積，應變片采用高精度金屬箔式應變片，溫度漂移小于0.02%FS/℃，長期穩定性優于0.03%FS/年，能夠保證長期測試的精度穩定性。

3.2 信號調理與AD采集模塊

由于應變式傳感器輸出的信號為毫伏級弱信號，因此需要進行信號放大處理，本設計選用低噪聲儀表放大器AD8221，該放大器增益可調范圍為1~1000，共模抑制比高達120dB，能夠有效抑制環境共模干擾，將傳感器輸出的mV級信號放大到0~3.3V范圍內，適配AD采集的輸入范圍。AD轉換模塊選用16位高精度SAR型ADC芯片ADS1115，轉換分辨率達到16位，支持連續采樣，采樣速率最高可達860SPS，滿足推拉力測試過程中力值變化的動態采集需求，該芯片內置可編程增益放大器與電壓參考源，不需要額外設計外圍參考電路，進一步縮小了硬件電路板的尺寸。

3.3 主控與存儲模塊

主控單元選用低功耗32位單片機STM32G030，該芯片采用Cortex-M0+內核，最高工作頻率64MHz，內置16KB RAM與64KB Flash，滿足本產品的運算與存儲需求，芯片支持多種低功耗模式，待機電流低于1μA，能夠有效延長設備的續航時間。數據存儲方面，單片機內置Flash可存儲1000組測試數據，同時支持外接SPI Flash存儲芯片，可擴展存儲容量到10000組以上，滿足大量連續測試的數據存儲需求。

3.4 顯示與交互模塊

顯示模塊選用1.3寸OLED液晶顯示屏，分辨率為128×64，對比度高，在強光環境下依然能夠清晰讀數，屏幕顯示區域占據機身正面大部分區域，實時顯示當前力值、峰值、單位、電池電量四個核心信息，清晰直觀。交互模塊采用三個實體輕觸按鍵，分別實現開機/關機、力值清零、峰值保持/取消、數據存儲四種功能，操作邏輯簡潔，不需要復雜學習即可上手使用。

3.5 電源與通訊模塊

電源模塊選用3.7V可充電鋰電池，容量為300mAh，充滿電后可支持連續工作12小時以上，滿足日常外出測試需求，內置TP4056充電管理芯片，支持Type-C接口充電，充滿電自動停止充電，具備過充過放保護功能。通訊模塊選用Type-C轉USB虛擬串口方案，通過單片機內置USB功能實現與上位機的有線通訊，通訊速率最高可達115200bps，能夠?qū)崟r(shí)將采集到的力值數據傳輸給上位機，同時支持上位機向下位機發送校準指令、參數設置指令，實現設備參數的遠程配置。

四、下位機軟件設計

4.1 主程序流程

下位機軟件主程序流程分為初始化、按鍵掃描、數據采集、力值計算、顯示更新、數據存儲與傳輸六個環節：設備開機后首先完成系統時鐘、ADC、IO口、顯示、通訊模塊的初始化，隨后進行傳感器零點校準，將當前空載狀態的力值作為零點存儲，之后進入主循環，依次掃描按鍵狀態，根據按鍵操作執行對應功能，完成一次數據采集與濾波處理，計算得到當前力值，更新顯示屏上的力值與狀態信息，如果觸發數據存儲或者上位機實時傳輸指令，則將數據存儲到本地Flash或者通過USB串口發送給上位機，完成一輪循環后進入下一次采集。

4.2 數據處理算法

為了提高力值測試的穩定性，下位機軟件加入了多級濾波處理：首先對ADC采集的原始數據進行滑動平均濾波，取連續10次采集數據的平均值作為原始濾波結果，然后剔除濾波結果中的最大與最小值，再次取平均值，有效抑制脈沖干擾與工頻干擾，最后通過線性校準算法對力值進行溫度補償與非線性校準，將校準參數存儲在單片機Flash中，根據不同傳感器的標定參數計算得到最終的精確力值，保證測試精度。

4.3 核心功能實現

· 實時力值顯示：默認模式下實時更新當前測試力值，刷新頻率為10Hz，保證力值變化顯示流暢；

· 峰值保持功能：按下峰值保持鍵后，自動鎖定測試過程中的最大力值，屏幕顯示峰值數據，再次按下取消峰值保持，返回實時顯示；

· 本地?cái)?shù)據存儲：按下存儲鍵后，將當前峰值或者實時力值存儲到本地Flash，最多可存儲1000組數據，存儲完成后屏幕提示存儲成功；

· 實時數據上傳：連接上位機后，可開啟實時上傳模式，將采集到的力值數據實時發送給上位機，數據上傳頻率可通過上位機設置，最高支持10Hz上傳；

· 離線數據導出：本地存儲的測試數據可隨時通過上位機導出，導出完成后可清空本地存儲，準備下一批次測試。

五、上位機軟件設計

5.1 整體功能架構

上位機軟件基于Windows平臺開發，采用C#語言編寫，整體分為四個功能模塊：串口通訊模塊、數據管理模塊、曲線圖分析模塊、報告導出模塊，軟件支持Windows 7/8/10/11全版本系統，安裝包體積小于10MB，安裝過程簡單，不需要配置額外環境。

5.2 核心功能實現

（1）串口通訊功能

軟件啟動后自動掃描電腦端可用串口，用戶選擇對應串口后，設置通訊波特率等參數，即可完成與推拉力計的連接，連接成功后可實時接收推拉力計發送的力值數據，也可以向下位機發送校準命令、參數設置命令、數據導出命令，實現對下位機的遠程控制。

（2）數據管理功能

上位機軟件支持兩種數據獲取方式，一種是實時采集模式，即連接下位機后實時采集力值數據，另一種是離線導出模式，即將下位機本地存儲的測試數據批量導出到上位機，所有采集到的數據都會存儲在上位機本地?cái)?shù)據庫中，用戶可以創建不同的測試項目，對不同批次的測試數據進行分類管理，支持按測試時間、測試項目名稱搜索查詢歷史數據。

（3）曲線圖分析功能

曲線圖分析是本產品的核心功能，軟件接收到實時力值數據后，會自動生成動態更新的力值-時間曲線圖，X軸為測試時間，Y軸為當前力值，曲線圖支持手動縮放、拖拽查看，能夠清晰展示測試過程中力值的變化趨勢，軟件自動識別測試過程中的峰值、谷值，在曲線圖上自動標記出關鍵點的坐標與數值，用戶也可以手動添加標注，記錄測試過程中的關鍵節點信息。

針對批量測試場景，軟件支持多組測試數據的曲線圖疊加顯示，將同一批次多個樣品的測試曲線放在同一個坐標系中，方便用戶對比不同樣品的力值變化差異，分析產品性能的一致性，同時支持計算曲線的面積、平均力值、最大力值、最小力值等統計參數，自動生成統計表格。

（4）數據導出與報告生成功能

測試完成后，用戶可以將曲線圖導出為PNG、JPG等圖片格式，也可以將所有測試數據導出為Excel格式的表格，方便用戶后續進行二次分析，軟件支持生成標準化的測試報告，報告包含測試項目信息、測試時間、測試參數、曲線圖、統計數據等內容，用戶可以自定義報告抬頭與logo，適配不同企業的文檔規范，報告可導出為PDF格式直接打印。

六、產品性能參數

七、適用場景

本產品主要適用場景包括：小型電子零部件插拔力測試、精密彈簧拉壓性能測試、小型五金件鉚接拉力測試、科研實驗中小力值力學性能測試、醫療器械組件力值檢測、電子產品按鍵按壓力測試等多個領域，微型化的體積設計適配產線在線檢測、實驗室小空間測試等場景，上位機曲線圖分析功能滿足研發過程中對力值變化過程的分析需求，幫助研發人員直觀掌握產品力學性能的變化規律。
