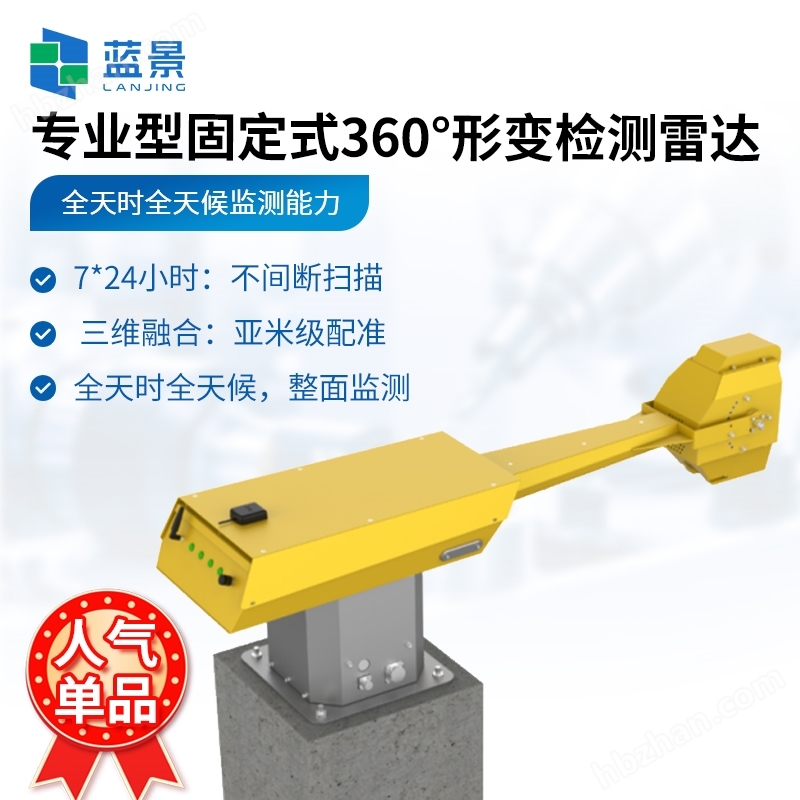

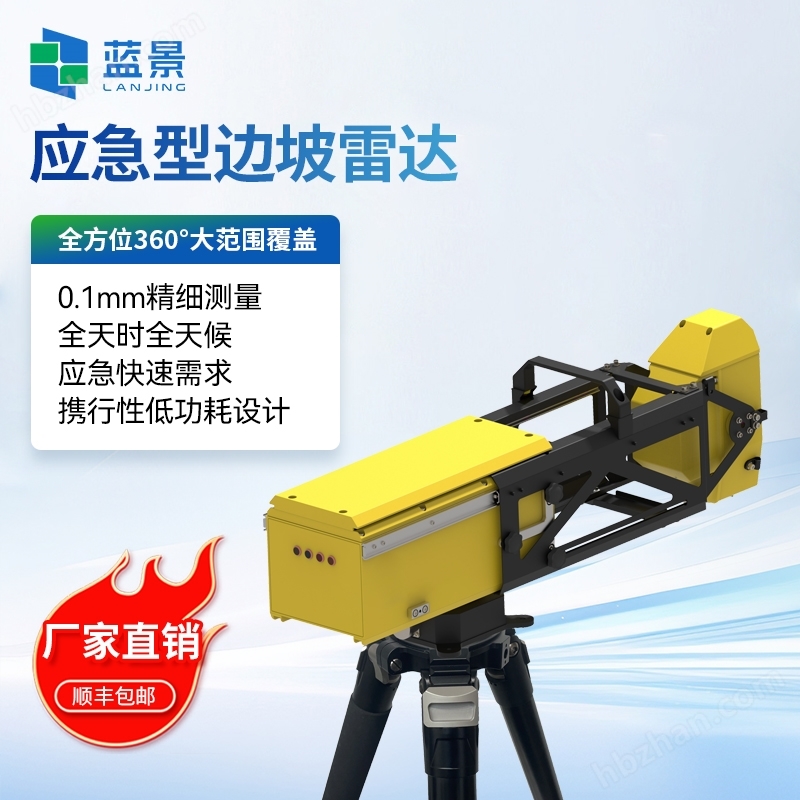

一、 產品概述

專業型固定式360°形變檢測雷達基于中大大學科研成果的合成孔徑雷達成像技術和干涉/差分干涉技術，專門針對地質災害隱患點的滑坡/崩塌/垮塌等災害類型的監測預警，專業型固定式360°形變檢測雷達進行的低成本、低功耗、普適型設計，具備全-方-位360°覆蓋、亞毫米級形變測量、全天時全天候非接觸式遙感掃描等優勢，同時特別針對地災隱患點“長期在線、無人值守"的需求，重點進行了無人化、超低功耗、多雷達接入、多供電方式、多平臺接入等設計，并集成可變焦視覺傳感器可定期巡測、重點位置觀察，輔助判斷。普適型輕量款360°形變檢測雷達可對觀測場景（地災隱患點、水利工程、鐵路公路等小邊坡地質體和重大工程）進行面狀、多點、短距離、長期監測掃描提取形變，實現長期無人化監測及自動化預警。

二、 工作原理

雷達利用長的轉臂旋轉，使得轉臂頂端的低增益天線運動形成圓弧軌跡，然后通過沿圓弧性軌跡利用合成孔徑原理，在數字域綜合出高分辨率成像波束。如下圖圓弧合成孔徑雷達工作原理所示。（ArcSAR），用一個繞軸心旋轉的轉臂帶動轉臂頂端的寬波束天線掃過目標，目標在天線波束范圍內的時間段中，天線相位中心形成圓弧軌跡，利用改進的合成孔徑算法，通過該軌跡進行圓弧合成孔徑成像，即可獲得目標的高分辨率圖像。產品不易受邊坡表面植被干擾且對邊坡上作業車輛和人員運動也不敏感，被廣泛應用于高陡邊坡、礦山采空區、尾礦庫（壩）、地質災害、建筑基坑、水利工程、高聳建筑物、工業堆場等重點區域或大型結構體的自動化形變監測。產品安裝后可實現對監測區域360°全-方-位遙感監測，達到亞毫米級精度監測結果，監測精度高、穩定性好。差分干涉技術利用SAR圖像進行干涉處理并去除干涉圖中非形變相位，實現地表形變的高精度測量；該技術可以獲取大范圍、高精度、全天候、全天時的形變信息。

三、 產品特點

? 地災隱患點短距離小邊坡專-供版：按國內多類型小邊坡地災隱患點場景需求特別定制

? 采用圓弧成像和連續波雷達體制：可對360°或指定扇區監測，無角度和距離盲區

? 無防護架設：室外風吹日曬雨淋、粉塵、大雪，無需監測房，IP65防護，-25℃正常工作，12級防風

? 輕小型設計：重量≤6kg，整機長≤0.6米，可單人手提/背負到達安裝現場

? 高可靠性：7*24小時不間斷可靠掃描，壽命周期＞5年

? 三維地形融合配準精度優于1米

? 全天時全天候，面狀監測（含多點監測方式），穿透性強，不受雨雪霧、煙塵、強光、夜晚等影響

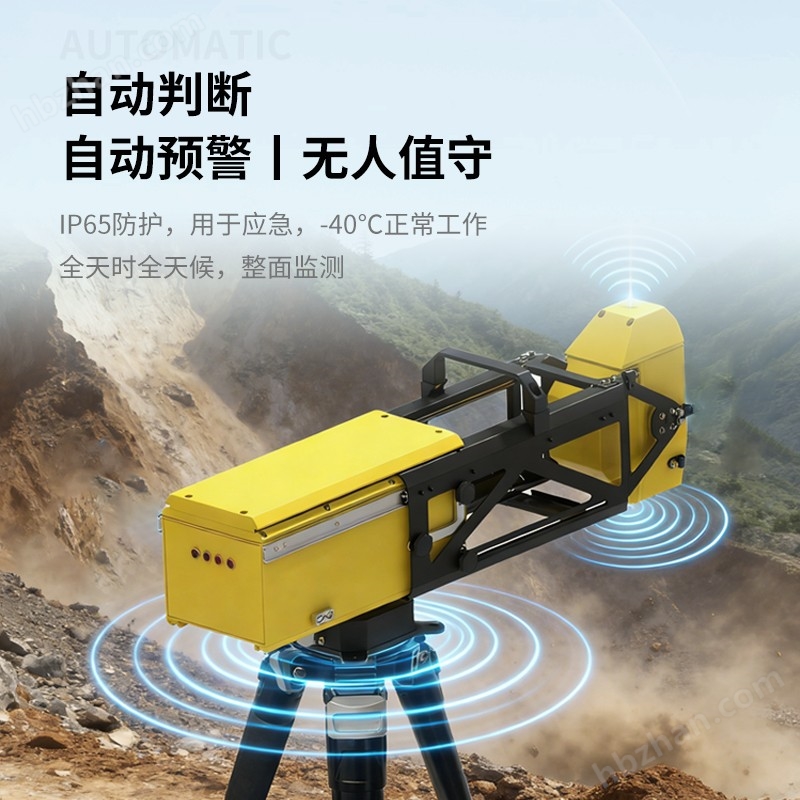

? 獨-創自適應監測預警：自動判斷，自動預警，無人值守

? 內置無線路由器：架設配置快捷，多雷達上云，集中管理

? 軟件采用B/S架構，多用戶同時訪問

? 可手動調節天線俯仰朝向，適應大落差高山峽谷靈活監測

? 配備獨立高清大變焦光電云臺（合作方自配）

? 雷達與視頻的聯動監測，光電云臺進行拍照取證和視頻監視（合作方自配攝像頭）

四、 產品指標參數

6.1 雷達主機參數

(1) 工作頻段：  Ku或用戶可指定

(2) 最遠距離：  ≥800m（可定制1000m）

(3) 覆蓋角度：  ≥360°（水平，或指定扇區）×40°（俯仰）

(4) 形變精度：  ≤0.1mm（360°方位內任意角度）

(5) 距離分辨率：  ≤0.3m

(6) 方位分辨率：  ≤9mrad

(7) 數據采集周期：  ≤1min

(8) 俯仰調節角度：  ≥±45°

(9) 通信方式 ： 內置4G（選配）及RJ45網口外接其他通信手段

(10) 整機功耗：  ≤15W（直流供電）

(11) 整機重量：  ≤6kg

(12) 雷達主機最大尺寸：≤0.6m

(13) 工作溫度：  -25~60℃

(14) 最高海拔：  ≥6000米

(15) 防護等級：  IP65（支持野外無防護架設，無需監測房）

(16) 主機采用邊緣前端計算，在機內完成所有處理，無需外置處理設備

(17) 供電方式： 支持市電/太陽能/蓄電池等多供電手段，配備過壓欠壓保護
