藍牙輸出峰值扭力扳手 曲線圖傳輸扭矩扳手

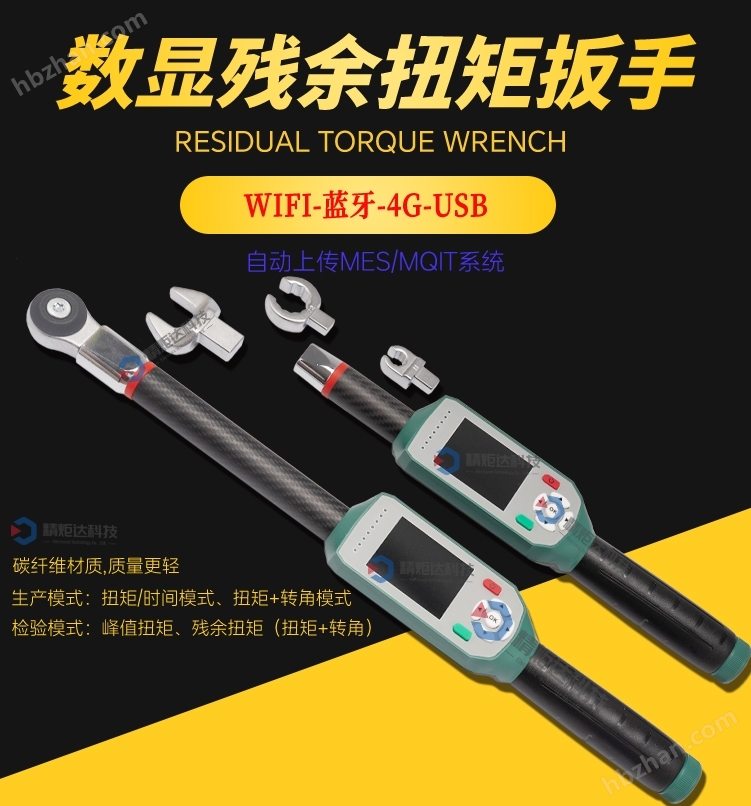

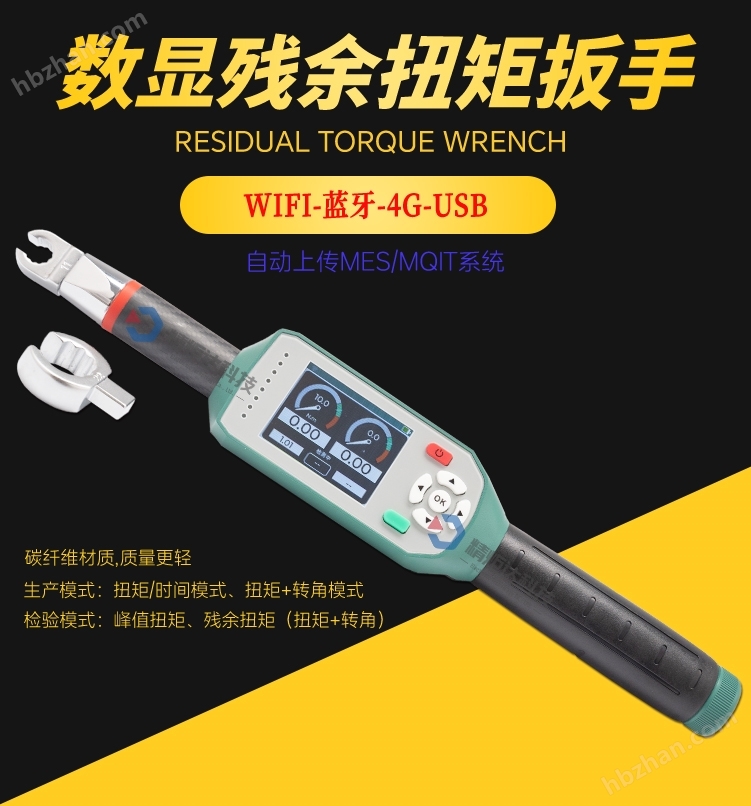

成都精炬達電子科技有限公司生產的這款JD-CSC系列藍牙輸出峰值扭力扳手是集成了扭矩傳感、峰值數據采集、藍牙無線傳輸功能的智能扭力緊固工具，能夠在緊固作業過程中實時采集扭矩數據，鎖定峰值扭矩并通過藍牙模塊將數據同步傳輸至手機、電腦等終端設備；曲線圖傳輸扭矩扳手是在此基礎上新增了扭矩-時間/扭矩-轉角曲線生成與傳輸功能的進階產品，不僅能夠輸出最終峰值扭矩，還能完整記錄整個緊固過程的扭矩變化數據，通過無線傳輸生成可視化過程曲線，滿足工業場景對緊固過程全溯源、全分析的需求。
傳統機械扭力扳手僅能通過聲光提示完成額定扭矩緊固，無法留存作業數據；普通數顯扭力扳手僅能在工具屏幕顯示當前或峰值扭矩，無法實現數據自動上傳與過程分析。藍牙輸出與曲線圖傳輸功能的加入，解決了傳統扭力工具數據無法追溯、過程無法管控的痛點，適配現代工業智能制造、質量管控體系對緊固作業數字化管理的要求。
二、核心技術原理與組成結構
（一）核心傳感單元
兩類智能扭矩扳手均依賴高精度扭矩傳感器完成數據采集，目前主流采用應變式傳感原理：在扳手彈性體粘貼應變片，當扳手承受扭矩發生彈性形變時，應變片電阻值隨形變發生比例變化，通過橋路電路將電阻變化轉化為電信號，再經過放大、AD轉換得到數字扭矩數值。該技術成熟度高、測量精度穩定，目前行業最高精度可以達到±0.5%FS，滿足汽車、航空、風電等領域的精度要求。
（二）數據處理與存儲單元
智能扭矩扳手內置微控制單元（MCU）完成數據處理：對于藍牙輸出峰值扭力扳手，MCU主要完成實時扭矩計算、峰值鎖定，按照預設時間間隔或者觸發條件整理扭矩數據包；對于曲線圖傳輸扭矩扳手，MCU需要以更高頻率（通常10~100Hz）連續采集存儲整個緊固過程的扭矩數據，部分產品還會搭配轉角傳感器同步采集轉角信息，生成扭矩-轉角過程曲線，完整反映從接觸工件到完成緊固的整個受力變化過程。存儲單元通常采用內置Flash或者EEPROM，能夠離線存儲數百至數萬條作業數據，在藍牙連接恢復后自動補傳，避免斷連造成的數據丟失。
（三）藍牙無線傳輸單元
傳輸單元采用低功耗藍牙（BLE）模塊實現數據輸出，BLE技術具備功耗低、連接穩定、適配通用智能設備的優勢，不需要額外配置專用接收基站，普通手機、平板安裝對應APP即可直接接收數據，工業場景也可以連接現場工業網關，將數據上傳至MES生產管理系統。對于峰值數據傳輸，單次傳輸僅需發送作業編號、扭矩值、時間、操作人員ID少量數據，傳輸延遲低于100ms；對于曲線圖數據傳輸，單次傳輸需要發送數十至數百個連續數據點，主流模塊均支持分包傳輸機制，能夠保證完整數據不丟包，傳輸完成后即可在終端生成扭矩變化曲線圖。
三、核心功能與差異化特點
（一）藍牙輸出峰值扭力扳手核心功能
1. 峰值扭矩自動鎖定上傳：完成緊固作業后自動鎖定本次作業的最大扭矩值，自動通過藍牙上傳至終端，不需要人工手動記錄，避免人工記錄出錯，大幅提高作業數據錄入效率。
2. 上下限扭矩報警：可預設合格扭矩范圍，當實測扭矩超出范圍時，工具通過聲光、振動方式報警，不合格數據同步標記后上傳，方便后端快速篩選不合格作業。
3. 作業信息綁定：支持綁定工件編號、工位、操作人員ID，每一條扭矩數據都對應作業身份，滿足產品追溯要求。
4. 低功耗長續航：采用BLE低功耗技術，一次充電可支持?jǐn)?shù)千次作業，滿足連續生產場景使用需求。
（二）曲線圖傳輸扭矩扳手的進階功能
相較于僅傳輸峰值數據的產品，曲線圖傳輸扭矩扳手最大的優勢是實現緊固過程全數據記錄，核心功能特點包括：

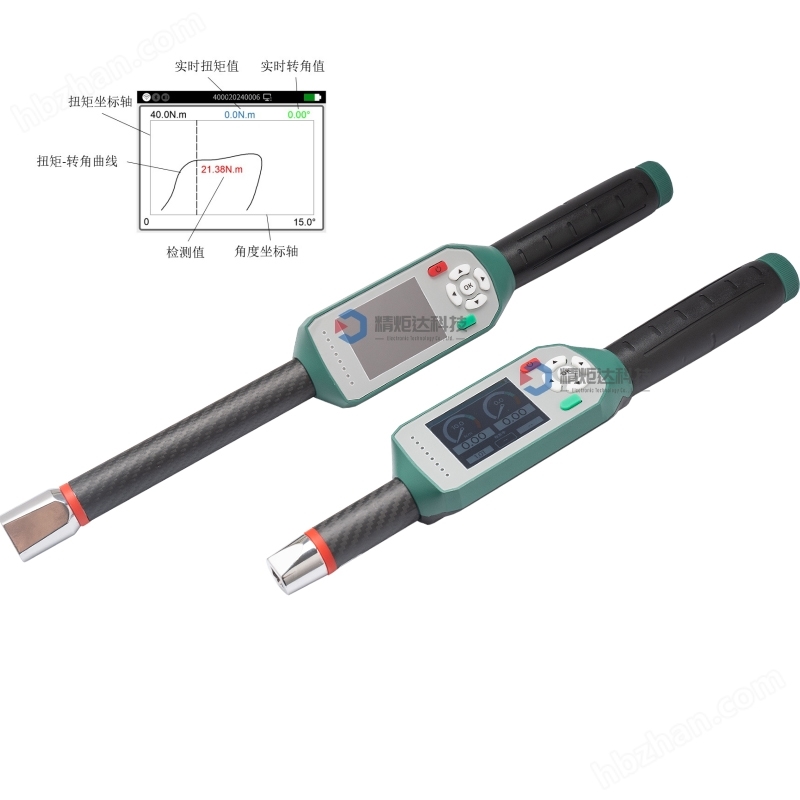

1. 全過程扭矩曲線生成：完整記錄從扳擰開始到結束的每一個時間節點的扭矩數值，傳輸?shù)浇K端后自動生成以時間/轉角為橫軸、扭矩為縱軸的變化曲線，直觀反映整個緊固過程的受力變化。
2. 過程缺陷識別：通過曲線形態可以識別多種緊固缺陷：例如曲線提前達到峰值說明工件存在虛擰，曲線斜率異常說明螺紋存在雜質或損傷，扭矩持續上升無峰值說明出現滑牙，這類缺陷無法僅通過最終峰值扭矩判斷，只有過程曲線能夠?qū)崿F(xiàn)精準識別。
3. 扭矩轉角法工藝適配：在汽車發動機、底盤等關鍵部件的緊固工藝中，普遍采用扭矩轉角法工藝，要求先擰至初始扭矩，再轉動指定角度，最終判定合格性。曲線圖傳輸扭矩扳手可以同步采集扭矩和轉角數據，生成完整的扭矩轉角曲線，驗證工藝執行是否符合要求，滿足裝配工藝的管控需求。
4. 數據溯源與質量分析：批量存儲的過程曲線數據可以用于批次質量分析，統計不同工位、不同批次工件的緊固過程一致性，識別工藝波動，優化裝配工藝參數。
四、典型應用場景
（一）汽車制造與維修
汽車核心部件如發動機缸蓋、底盤懸掛、車輪螺栓的緊固對扭矩精度要求，必須保證每一個螺栓的扭矩符合工藝要求。藍牙輸出峰值扭力扳手可以用于普通工位的扭矩數據自動記錄，曲線圖傳輸扭矩扳手用于發動機、動力總成等關鍵工位，通過扭矩轉角曲線驗證工藝符合性，實現整車裝配過程全數據追溯，在發生質量問題時可以快速回溯每一步作業參數。在汽車維修場景，維修企業可以通過藍牙傳輸自動留存維修扭矩數據，為后續售后提供憑證。
（二）風電裝備裝配
風電裝備的塔筒連接、葉片螺栓緊固屬于高強度緊固作業，螺栓扭矩直接關系風電設備運行安全，而且作業場景多在戶外高空，人工記錄數據難度大。藍牙輸出扭矩扳手可以將扭矩數據實時傳輸?shù)降孛娼K端，不需要作業人員攜帶紙筆記錄，曲線圖傳輸扭矩扳手可以記錄每一個螺栓從初擰到終擰的全過程扭矩變化，排查螺栓預緊力不均的問題，保障風電設備長期運行安全。
（三）航空航天裝備制造
航空航天領域?qū)o固件的質量管控要求高，每一個螺栓的緊固過程都需要留存完整記錄。曲線圖傳輸扭矩扳手可以完整記錄每一次緊固的扭矩變化曲線，數據直接上傳企業質量管理系統，滿足航空航天產品全生命周期追溯的要求，通過曲線分析還可以識別裝配過程中的隱性缺陷，提高產品裝配可靠性。
（四）工程機械裝配與維保
工程機械關鍵結構件的螺栓緊固需要承受巨大動載荷，預緊力不合格會引發結構松動甚至安全事故。智能扭矩扳手的藍牙傳輸功能可以自動歸集所有作業數據，管理人員通過后臺遠程即可監控每一個工位的作業質量，過程曲線可以幫助工藝人員優化緊固流程，提高裝配質量穩定性。
五、產品選型要點
（一）精度等級選擇
根據應用場景的精度要求選擇對應精度等級：普通裝配場景可選擇精度±2%FS的產品，汽車制造等工業場景選擇±1%FS，航空航天、精密裝配選擇±0.5%FS的高精度產品。
（二）功能選擇
僅需要記錄最終峰值扭矩、實現數據可追溯的場景，選擇藍牙輸出峰值扭力扳手即可滿足需求，產品成本更低；需要管控緊固過程、適配扭矩轉角法工藝、實現過程缺陷分析的場景，必須選擇帶曲線圖傳輸功能的扭矩扳手。
（三）傳輸兼容性選擇
需要對接企業現有MES、ERP系統的場景，需要確認產品支持標準藍牙傳輸協議、提供開放接口，能夠?qū)崿F(xiàn)數據對接收；僅需要移動端查看數據的場景，選擇支持通用手機APP的產品即可。
（四）量程與 ergonomic 設計
根據作業場景的扭矩范圍選擇對應量程，優先選擇測量范圍覆蓋常用扭矩區間的產品，同時關注手柄重量、防滑設計，適配長時間作業的使用需求，戶外作業還需要確認產品的防護等級，至少達到IP54以上，應對粉塵、雨水環境。
六、行業發展趨勢
隨著工業互聯網、智能制造的推進，制造業對緊固作業的數字化管控要求不斷提高，藍牙智能扭矩扳手的滲透率正在快速提升。未來產品發展方向主要包括三個方面：一是更低功耗更高穩定性，優化藍牙連接穩定性，適應復雜工業現場的無線干擾環境；二是更深層次的數據分析，終端軟件可以基于過程曲線自動識別緊固缺陷，給出工藝優化建議，實現從數據采集到智能分析的升級；三是更開放的生態對接，支持對接主流工業互聯網平臺，實現數據跨系統流通，助力企業構建完整的數字化質量管理體系。
