測試夾持焊接壓力計 焊機電極壓力儀0.3級
一、產品概述

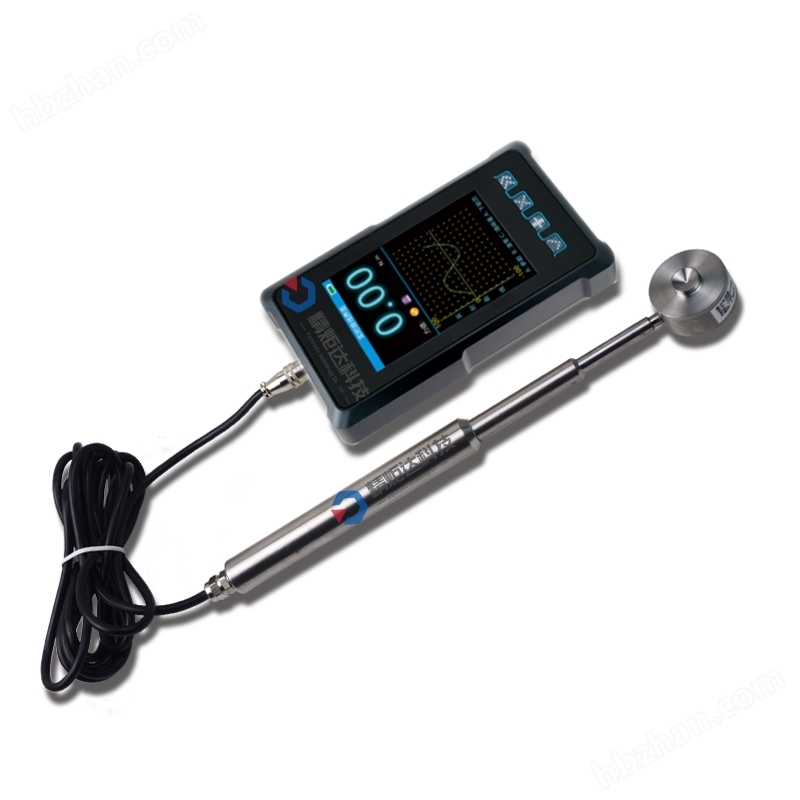

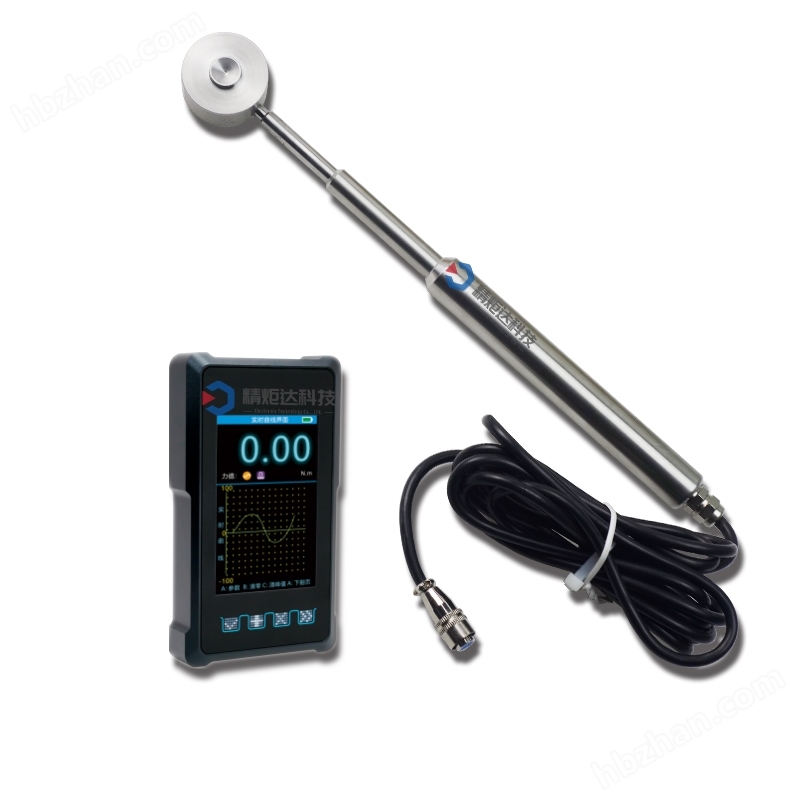

成都精炬達電子科技有限公司生產的這款JD-HD系列焊機電極壓力計作為電阻焊接設備的核心計量器具，直接決定焊接成型質量與工藝穩定性，0.3級精度的測試夾持焊接壓力計，是專門針對各類點焊機、凸焊機、縫焊機等電阻焊接設備的電極壓力進行精準計量檢測的專業儀器，能夠?yàn)楹附庸に噮?shù)校準、設備性能調試、焊接質量管控提供高精度的測量數據支撐，廣泛應用于焊接設備生產廠家、汽車零部件制造、五金鈑金加工、航空航天構件焊接等對焊接精度要求較高的領域。
二、核心參數（0.3級精度標準）
0.3級精度代表該壓力計的最大允許誤差為滿量程的**±0.3%**，是焊接領域壓力計量的精度等級，核心參數如下：
|參數項目|技術指標|
| ---- | ---- |
|精度等級|0.3級|
|量程范圍|常規可選0~5kN、0~10kN、0~20kN，可支持定制特殊量程|
|分辨率|滿量程的萬分之一|
|采樣頻率|最高支持1000Hz，可捕捉動態壓力變化|
|工作溫度|-10℃~50℃|
|供電方式|內置鋰電池供電，續航≥8小時，支持USB充電|
|顯示方式|高清LED數顯，可實時顯示瞬時壓力、峰值壓力、平均壓力|
|夾持適配范圍|適配電極直徑Φ10mm~Φ60mm，支持定制特殊夾持結構|
三、產品特點
（一）高精度計量保障
0.3級精度經過國家計量院校準，符合JJG（機械）044-2019《焊接壓力計檢定規程》要求，測量誤差遠低于常規1級、0.5級產品，能夠滿足高精度焊接工藝的計量需求，對于汽車白車身點焊、航空航天精密構件焊接等對電極壓力控制嚴格的場景，能夠有效避免因壓力誤差導致的虛焊、過焊缺陷。
（二）適配性強的夾持結構

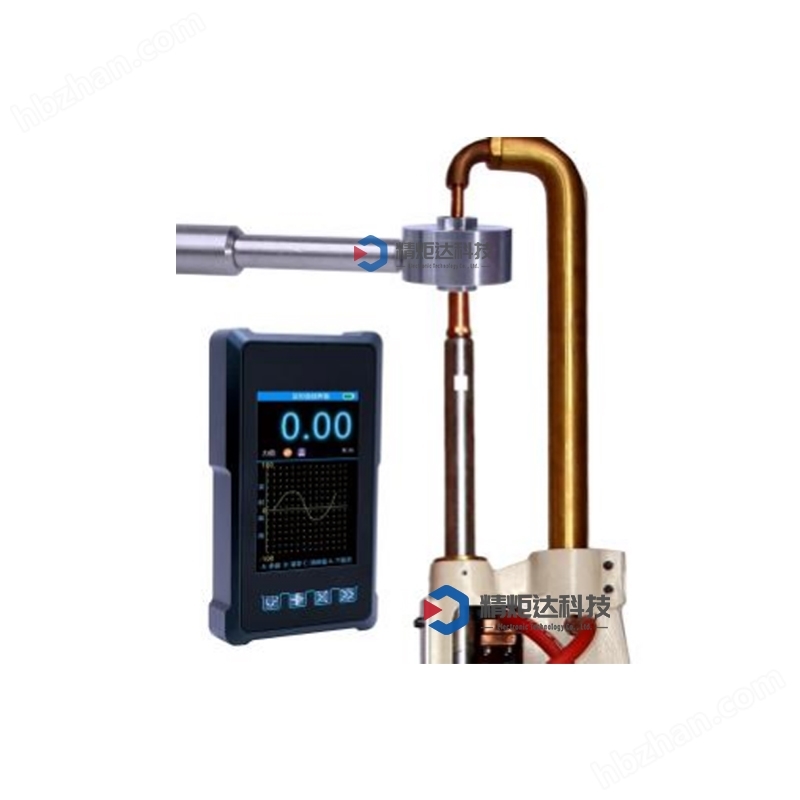

采用模塊化測試夾持結構，可快速適配不同規格的焊機電極，無需對原有焊接設備進行改造即可完成現場測試，夾持機構采用高強度合金鋼加工，剛性好、不變形，能夠承受高頻次的壓力測試沖擊，長期使用不會出現夾持松動影響測量精度的問題。
（三）動態與靜態測量兼顧
除了可以完成靜態電極壓力校準外，高采樣率設計能夠完整捕捉焊接過程中電極壓力的動態變化曲線，支持峰值壓力保留功能，方便操作人員記錄焊接過程中的最大壓力值，為焊接工藝參數優化提供完整的數據。
（四）操作簡便易維護
采用一體化集成設計，體積小巧重量輕，單人即可完成攜帶與現場測試操作，數顯界面直觀清晰，無需復雜培訓即可上手使用，傳感器采用密封防水設計，能夠適應焊接車間多煙塵、多油污的工作環境，日常維護僅需簡單清潔即可。
四、應用場景
1. 焊接設備出廠檢測：焊機生產企業在設備出廠前，使用0.3級焊接壓力計對電極輸出壓力進行校準標定，確保出廠設備的壓力參數符合設計要求。
2. 生產現場設備校準：汽車、五金等規模化焊接生產企業，定期對在用焊機的電極壓力進行檢測校準，避免因設備老化、機械磨損導致的壓力偏移，穩定焊接產品質量。
3. 焊接工藝研發：高校、研究院所的焊接工藝研發實驗室，在開發新型焊接工藝、新型焊接材料時，依靠高精度0.3級壓力計精準控制電極壓力，保障工藝實驗數據的準確性。
4. 計量檢定溯源：各級計量檢定機構對 lower 等級的焊接壓力計進行量值傳遞，0.3級作為高等級計量標準，可滿足量值溯源要求。
五、使用注意事項

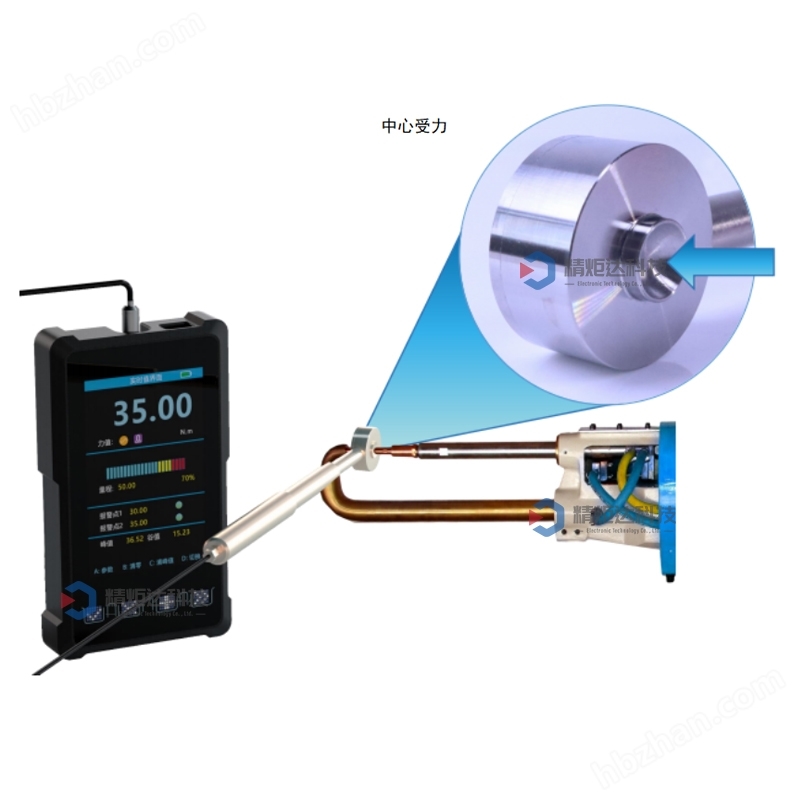

1. 測試前需要將壓力計夾持在電極中心位置，確保受力方向與傳感器受力軸重合，避免偏載影響測量精度。
2. 嚴禁超量程使用，超過額定最大壓力的沖擊會造成傳感器性損壞。
3. 長期不使用時需要每月補充一次電量，避免鋰電池虧電影響使用壽命。
4. 需要定期送計量機構進行校準，建議校準周期為12個月，保證測量精度持續符合0.3級要求。
